18-OMR SUPERVISIONE

hightec — Tue, 21 Sep 2021 15:10:13 +0000

Supervisione OMR

Il Supervisore

Il supervisore Hightec si occupa della lettura a comando dal PLC, di tutti i dati necessari da salvare delle varie lavorazioni che il pezzo deve effettuare.

Il supervisore inoltre effettua diversi tipi di controlli sui dati passati, come ad esempio il doppio inserimento del codice di un pezzo, il quale porterebbe a seri problemi di tracciabilità.

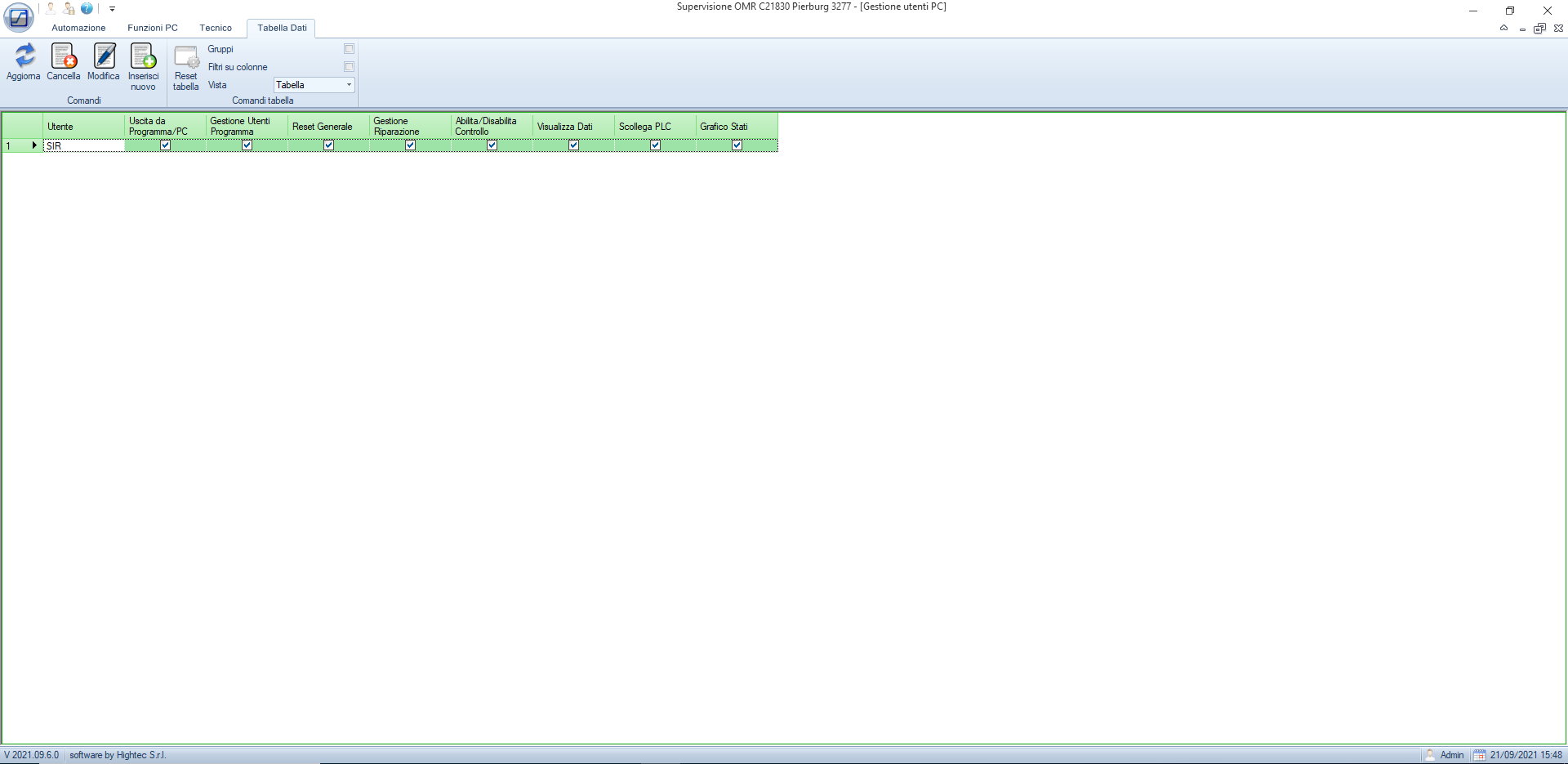

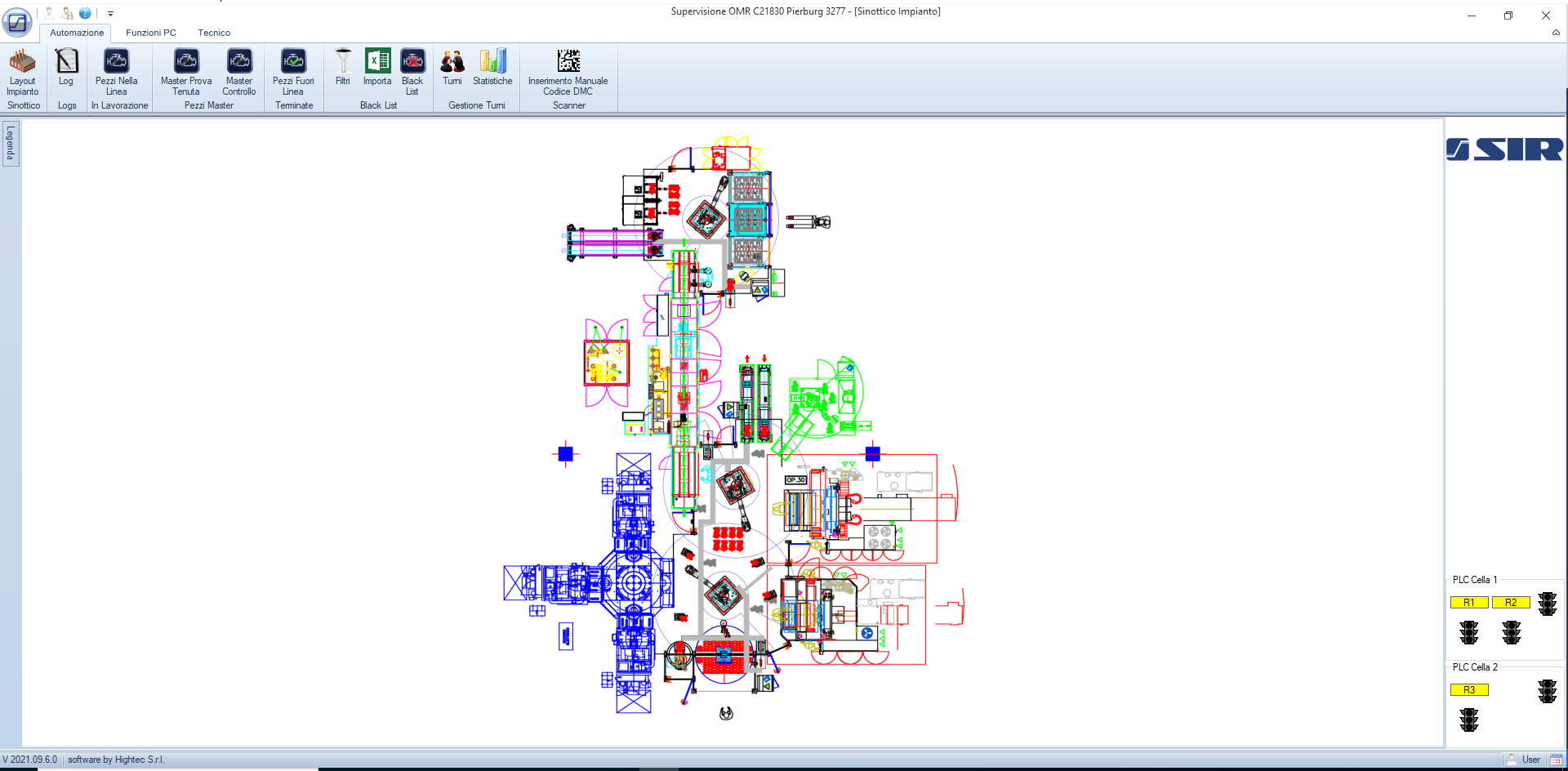

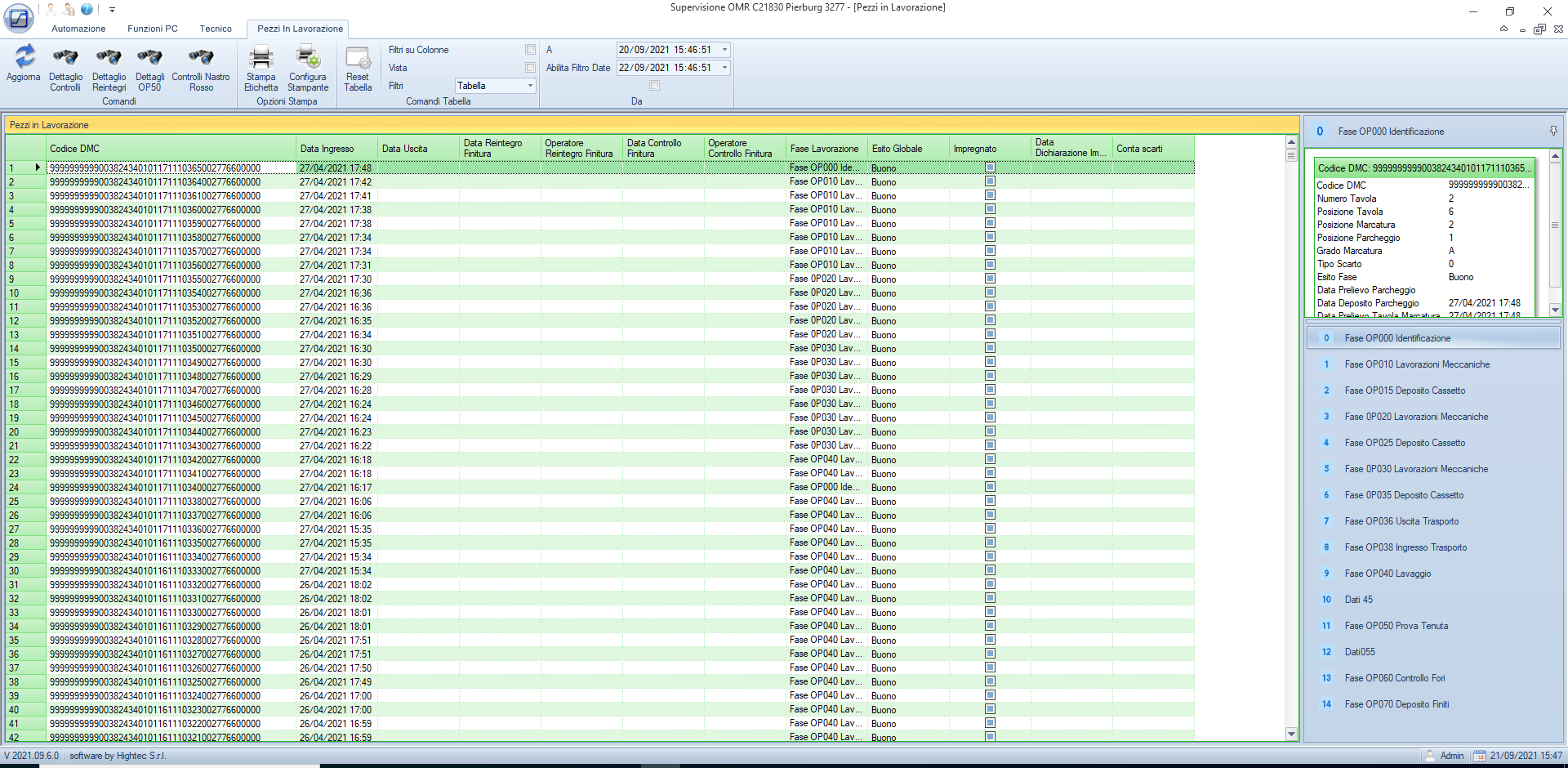

Oltre che alla visualizzazione di tutti i dati dei pezzi grazie alle varie tabelle, è presente anche un layout animato dell’impianto in questione, presente i vari stati dei macchinari e del PLC stesso. E’ stata prevista anche una gestione di utenti con diversi permessi, diversi livelli di sicurezza, in modo da far eseguire i comandi solo a chi di competenza.

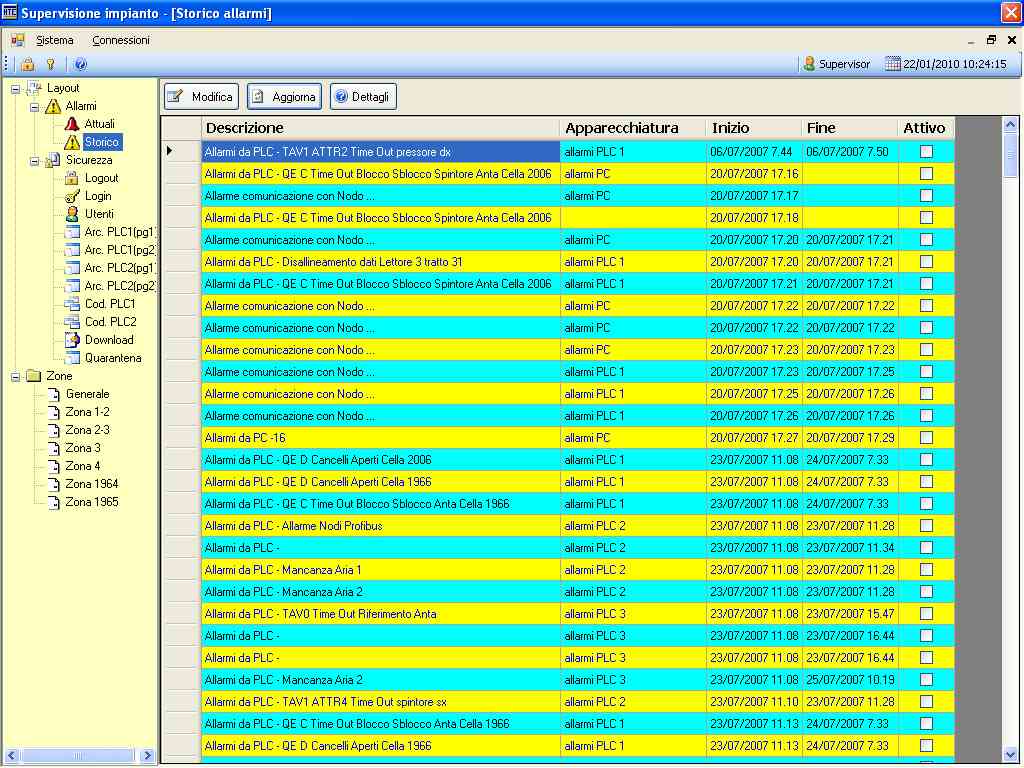

E’ stata creata anche una pagina comprendente gli allarmi attuali della cella e il loro storico, così da poter tenere traccia dei problemi.
Tutti i dati, allarmi e fasi vengono salvate in un database SQL organizzato.

Gestione RFID con stampanti e tablet

hightec — Tue, 21 Sep 2021 12:40:50 +0000

STAMPANTI

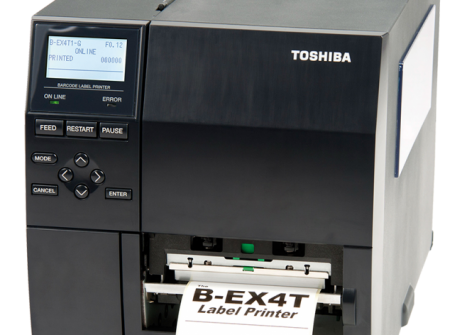

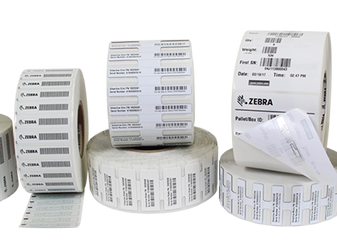

Stampante Toshiba B-EX4 T1: è stata usata per la lettura, scrittura e stampa di Pallet Card ed etichette di prodotti utilizzando diverse tipologie di etichette RFID.

TABLET

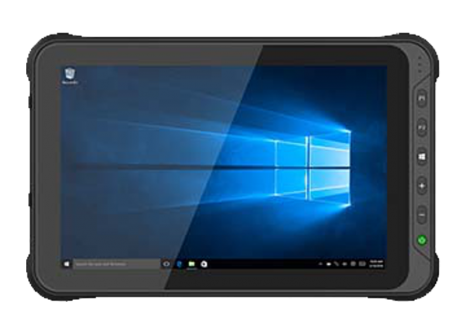

HST-510: è stato usato per la lettura dell’etichette RFID, sia via antenna RFID sia con lettore barcode integrato precedentemente stampato sull’etichetta, per la gestione dei pallet della finitura di P.L.A.C., con possibilità di gestione degli ordini e tracciabilità dei pallet e del loro contenuto

Controllo Energia

hightec — Thu, 01 Jun 2017 12:00:13 +0000

I concetti di misura e controllo sono al centro di ogni metodo strutturato per il miglioramento sistematico delle performance di un sistema produttivo. Nessun
miglioramento può essere efficace se non basato su delle misure sistematiche dello status, che permettano di individuare criticità, priorizzare gli interventi e
stimarne l’impatto. Nessun miglioramento può essere efficiente se non realizzato in un ambito controllato, che ne garantisca la sostenibilità e la persistenza dei risultati nel tempo.

Hightec in questo settore vuole essere d’esempio, implementando i vari SW con delle sezioni dedicate al controllo e al consumo di energia.

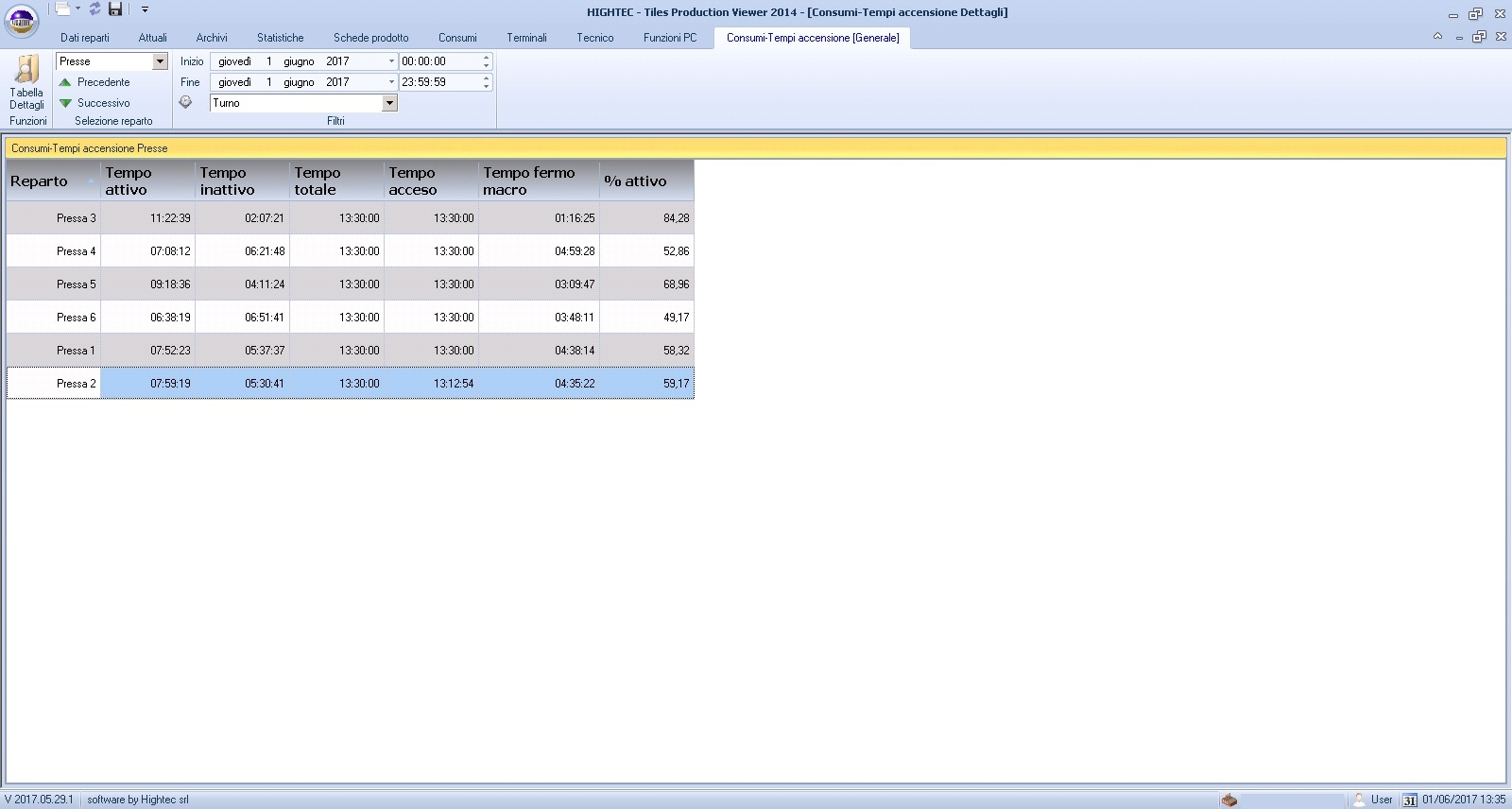

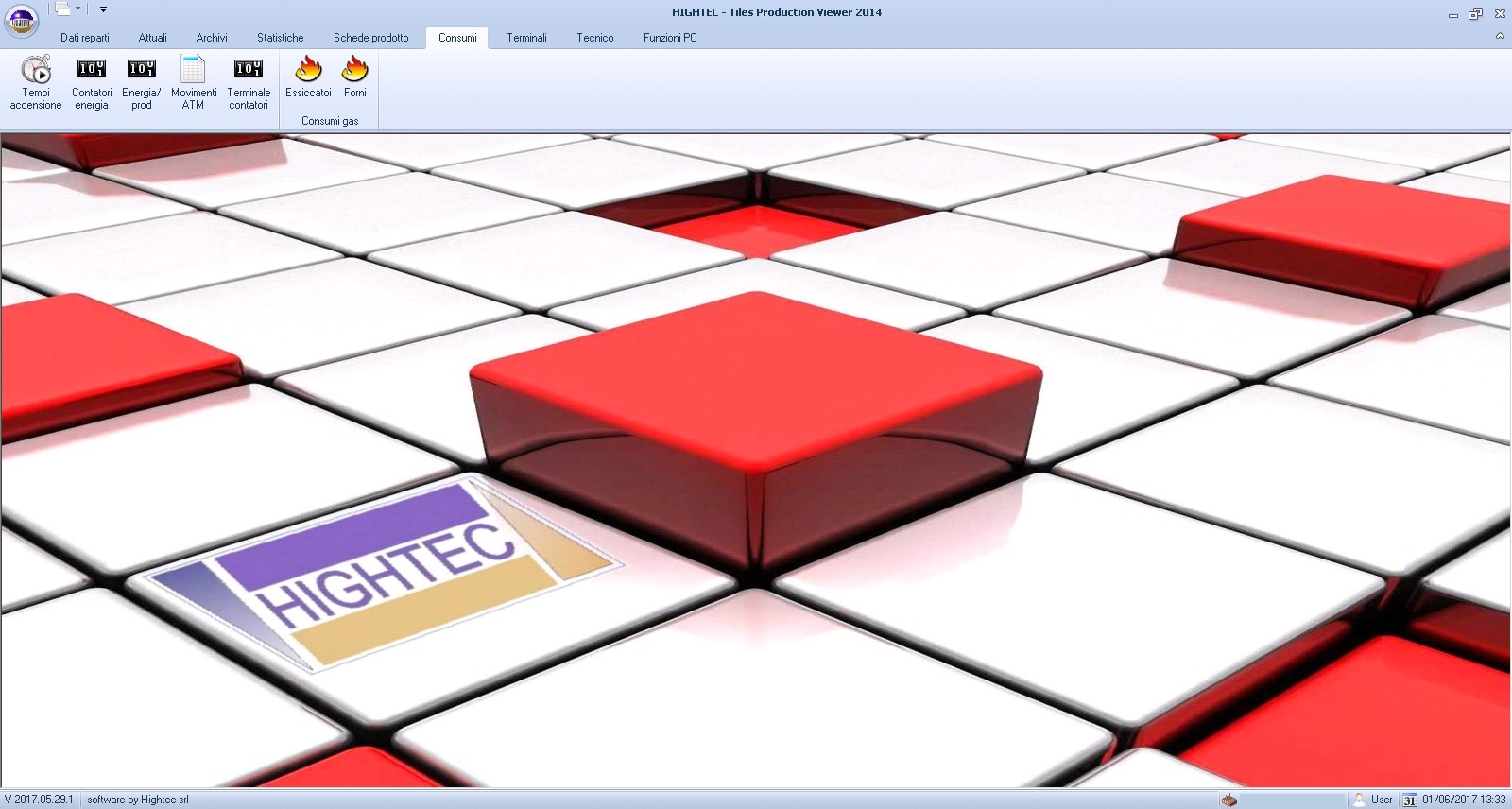

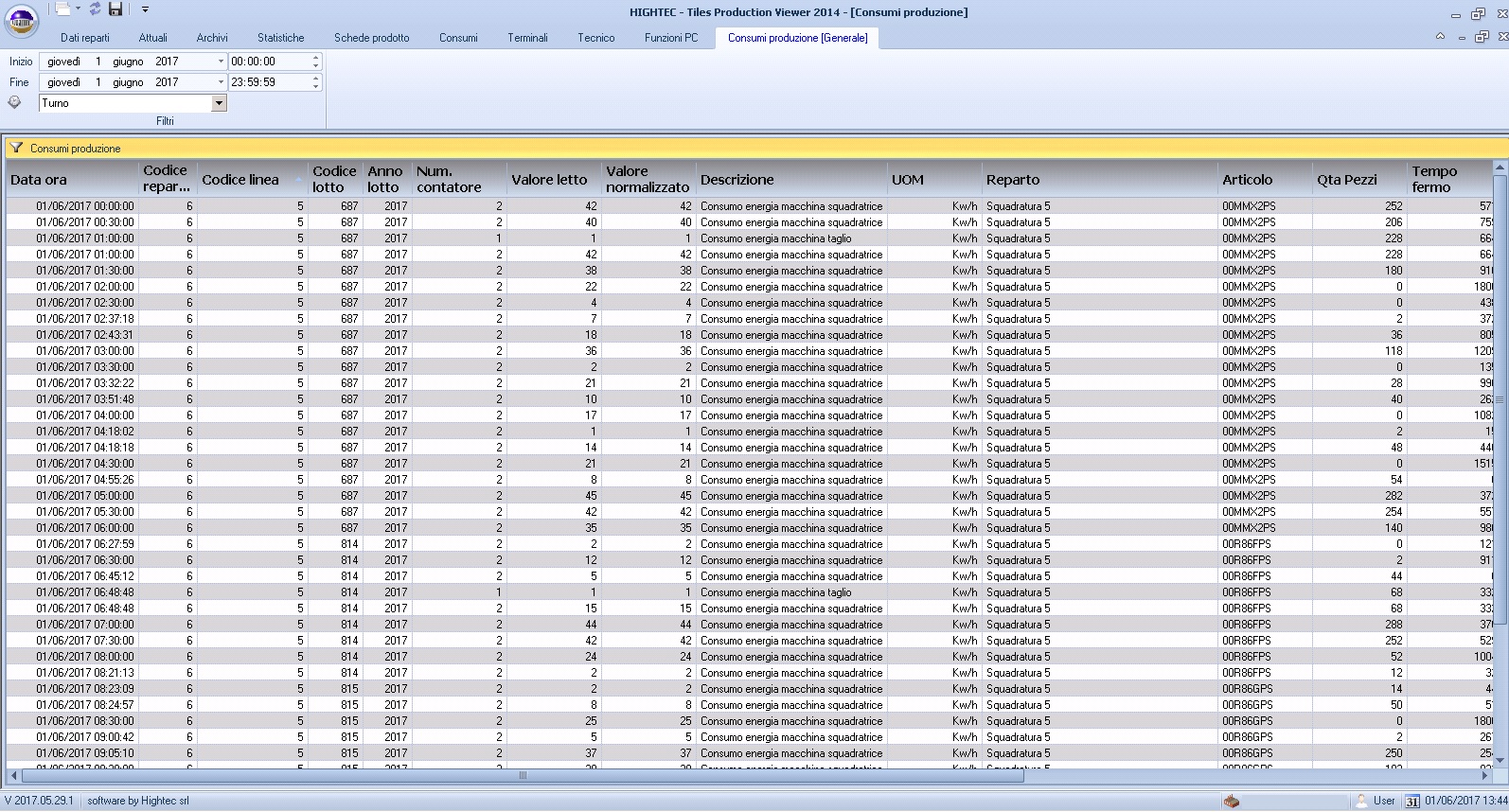

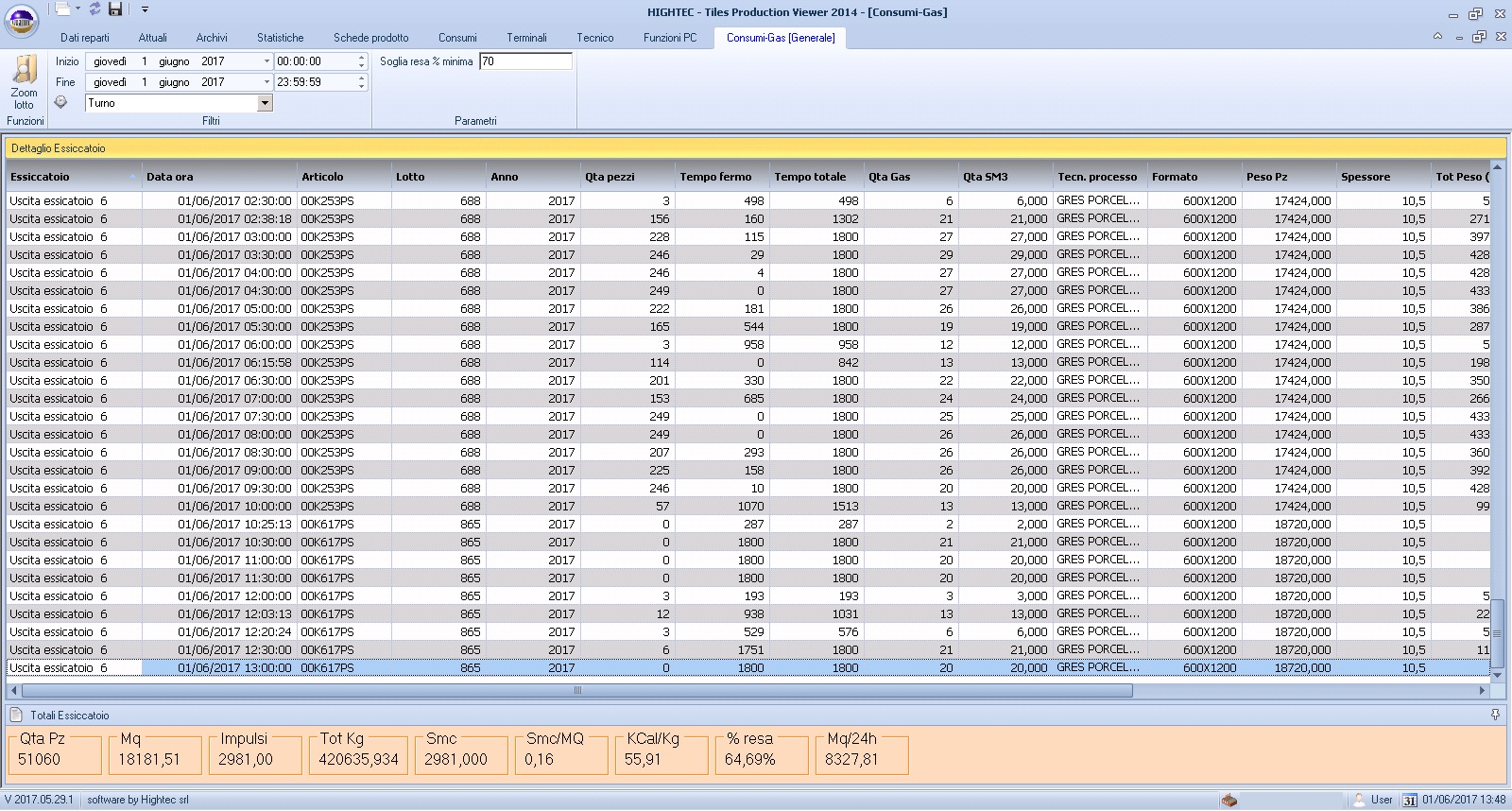

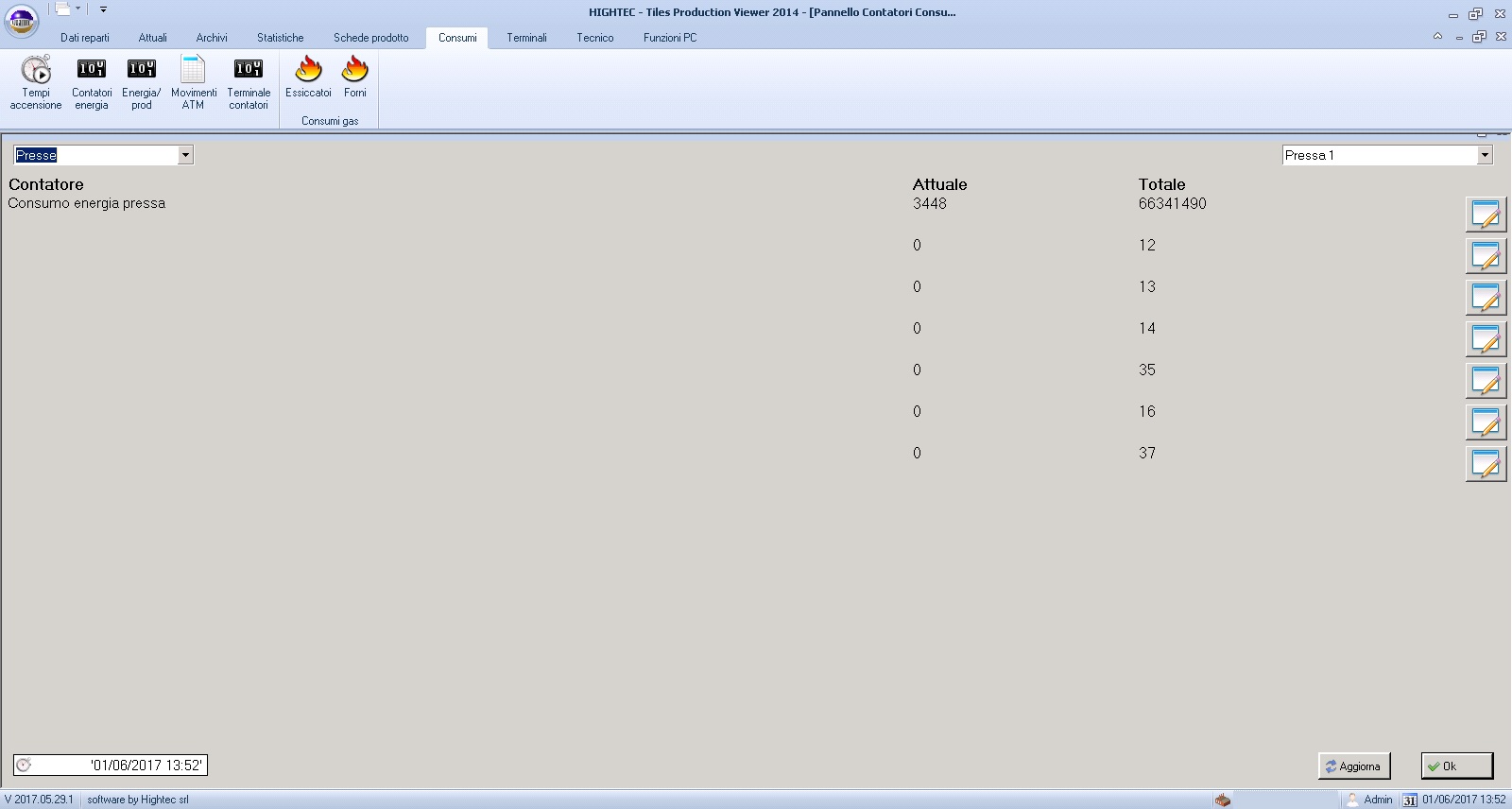

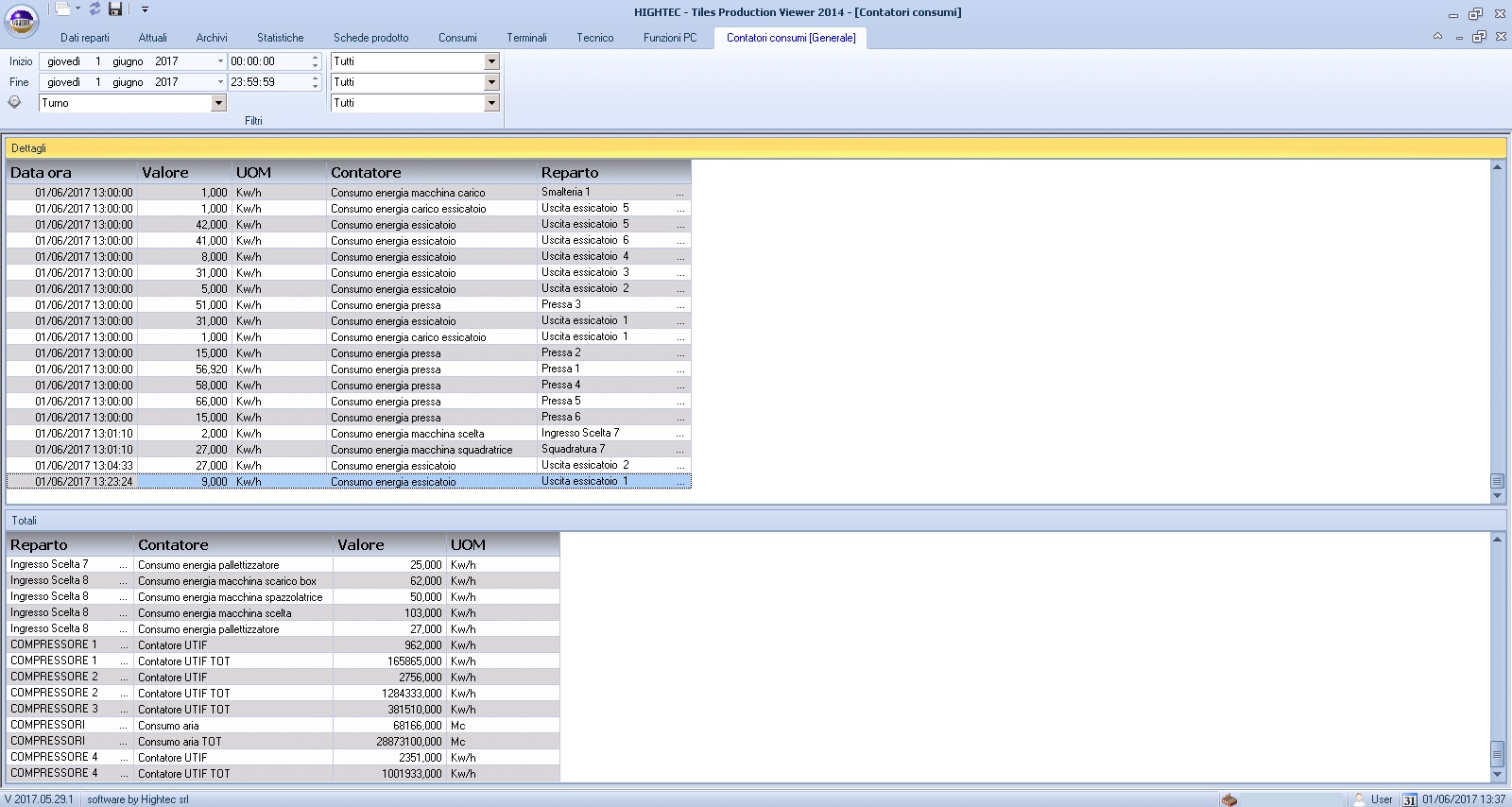

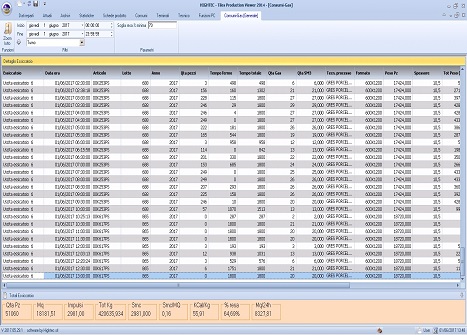

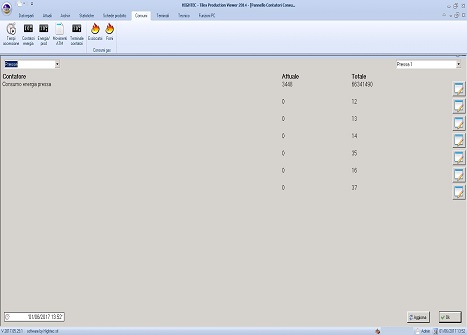

Possiamo vedere nelle immagini sottostanti di come Hightec implementi i suoi SW.

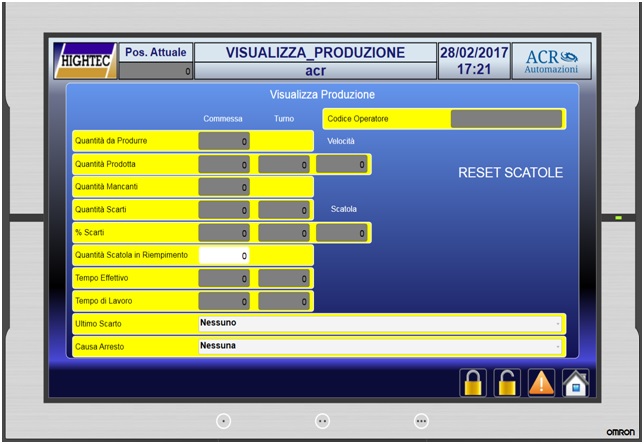

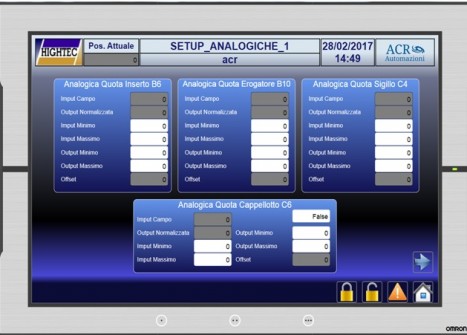

Montaggio Componenti Plastici

hightec — Thu, 01 Jun 2017 08:54:47 +0000

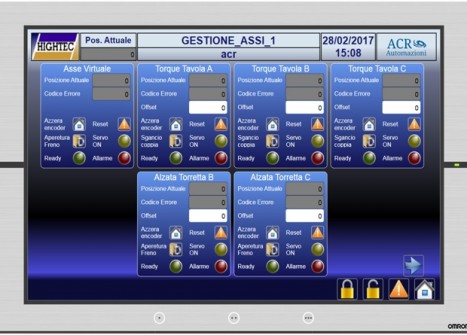

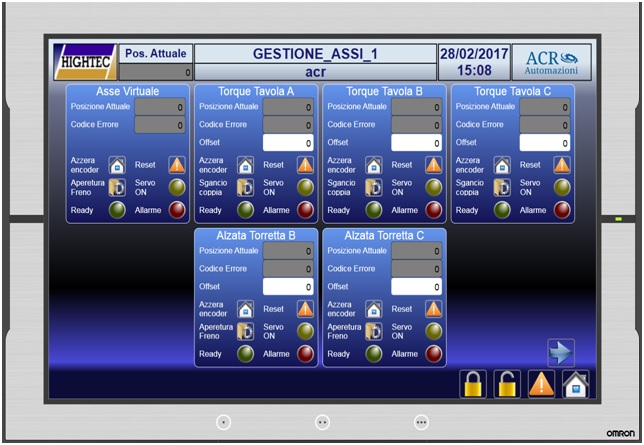

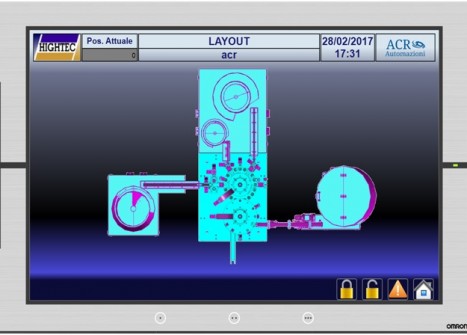

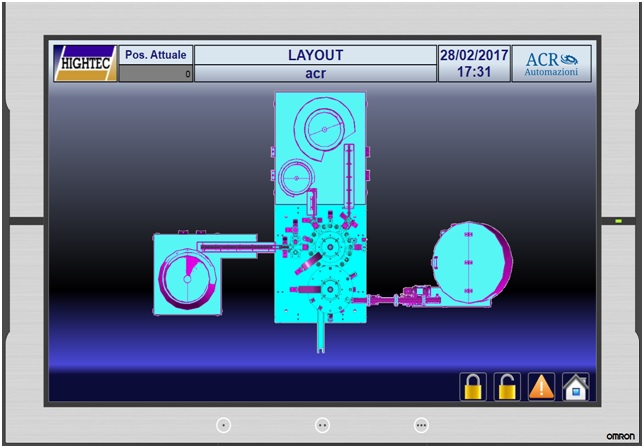

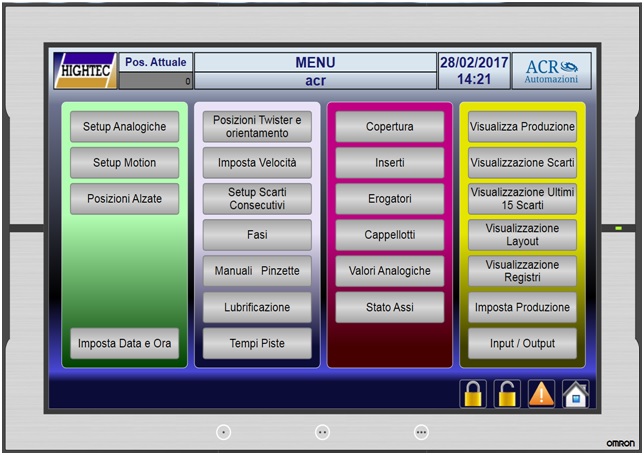

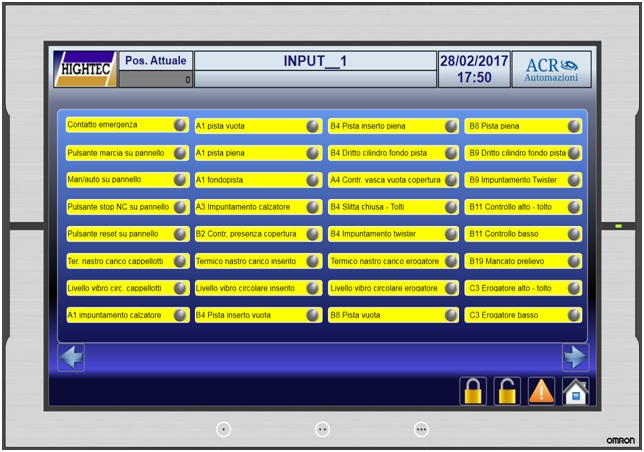

La macchina si occupa del montaggio di componenti plastici che andranno a formare un erogatore completo di cappellotto. La movimentazione della macchina è realizzata tramite una serie di assi controllati il cui movimento è sincronizzato tramite formule matematiche appositamente create.

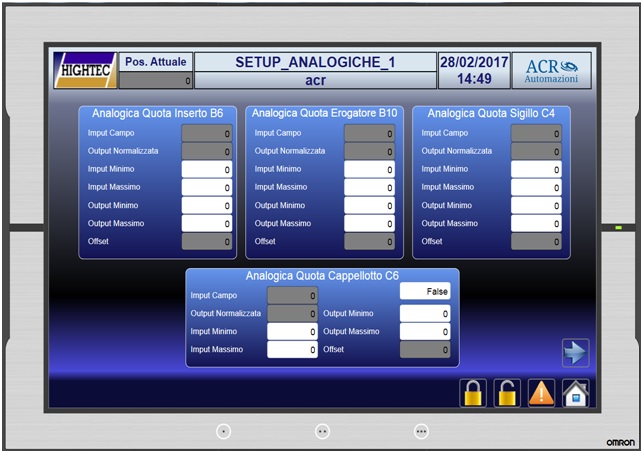

Una serie di controlli analogici posti a valle delle varie operazioni garantiscono il corretto montaggio e la qualità del prodotti finale.

La soluzione che si è identificata è stata l’adozione del nuovo PLC Omron NJ.

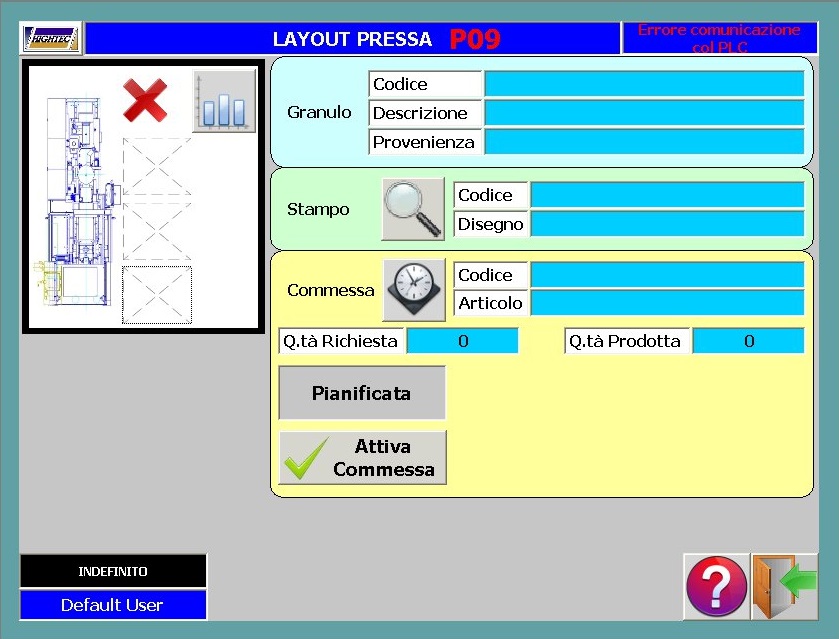

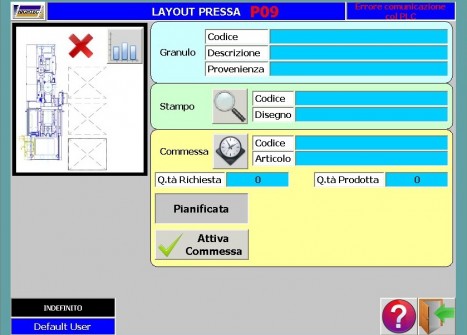

Produzione Automatizzata di Semilavorati Plastici

hightec — Wed, 31 May 2017 15:06:01 +0000

Coster Tecnologie Speciali è un’azienda Trentina specializzata nella realizzazione di valvole e accessori per bombolette spray, con filiali in tutto il mondo. Nel 1996 è stato inaugurato lo stabilimento Coster3 dedicato alle unità di produzione di valvole aerosol, con moderni reparti di tranciatura fondelli, assemblaggio valvole e stampaggio componenti funzionanti in maniera totalmente automatica.

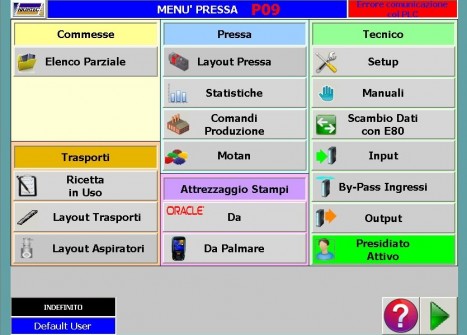

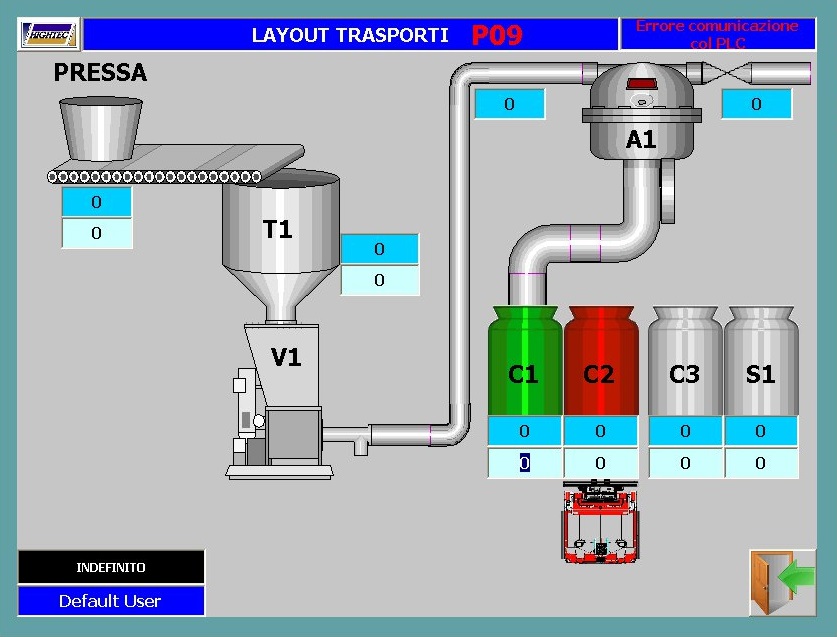

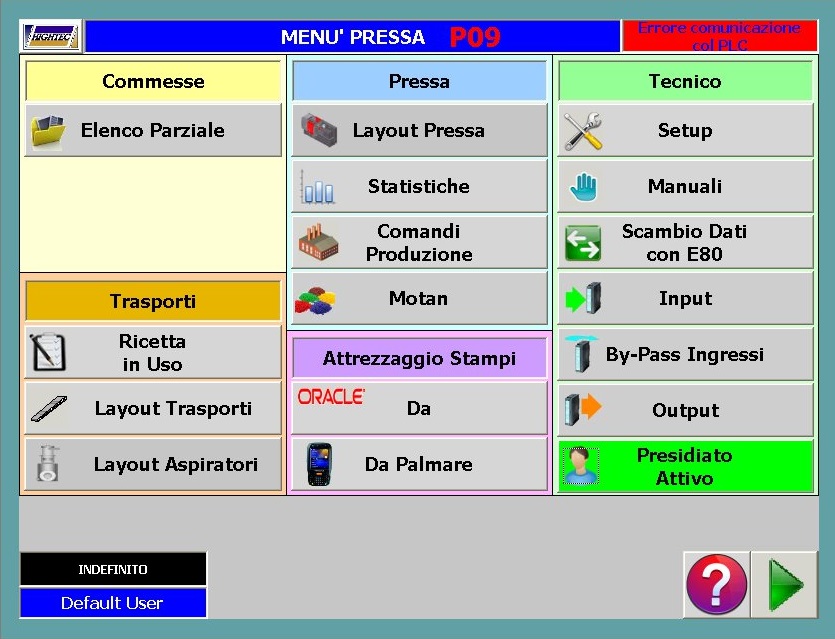

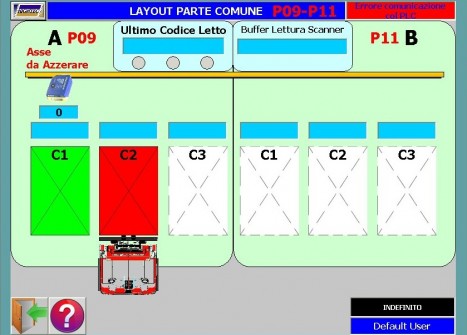

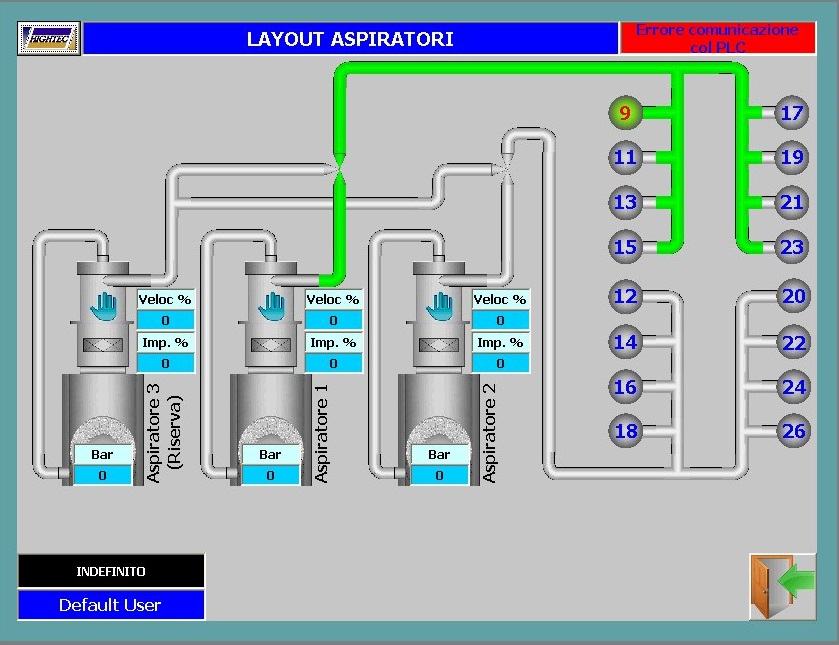

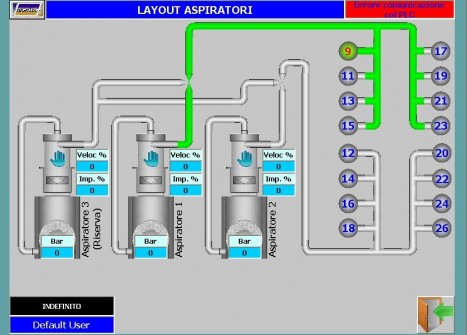

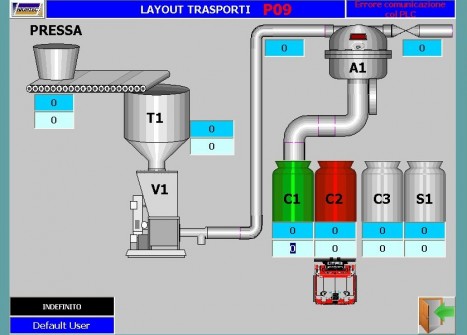

Il progetto sviluppato da Siemens e Hightec per Coster ha avuto come scopo la realizzazione di un nuovo reparto di produzione semilavorati plastici per gestire la produzione di alcune decine di presse automatiche, un sistema di carrelli automatici (LGV) per l’approvvigionamento di materia prima, lo smaltimento del prodotto e un sistema di etichettatura automatico e pallettizzazione, interfacciato con il sistema centralizzato per le fasi di ricevimento della commessa da produrre e di versamento dei prodotti finiti.

Avendo Coster la necessità di una produzione continua del reparto di stampaggio componenti, il sistema doveva essere contraddistinto da massima affidabilità e modularità e da un funzionamento stand alone che non richiedesse il collegamento con il server centrale. Inoltre, l’azienda esigeva che non si verificassero fermi macchina. La soluzione si è basata su un’architettura distribuita in grado di gestire tutto il reparto di stampaggio tramite una rete Profinet dimensionata per ottenere ridondanza dove necessario, senza l’ausilio di sistemi in back-up a caldo, utilizzati invece per applicazioni più critiche.

La soluzione che si è identificata è stata l’adozione del PLC Simatic di Siemens con la seguente configurazione:

CPU S7-400 modello 417

CPU Safety serie IM151-8F PN/DP

Periferica Decentrata Profinet IM151-3 PN/HF

Rif.: “Automazione e Strumentazione: Elettronica Industriale” Marzo 2014.

http://automazione-plus.it/brochure/as/2-2014/files/assets/basic-html/page48.html
http://automazione-plus.it/brochure/as/2-2014/files/assets/basic-html/page49.html

Linea smistamento prosciutti

info@laravella.com — Sat, 24 Jan 2015 18:31:26 +0000

Linea smistamento prosciutti:

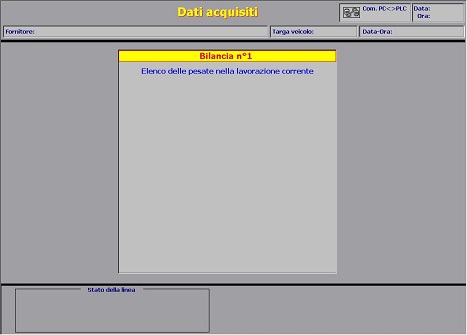

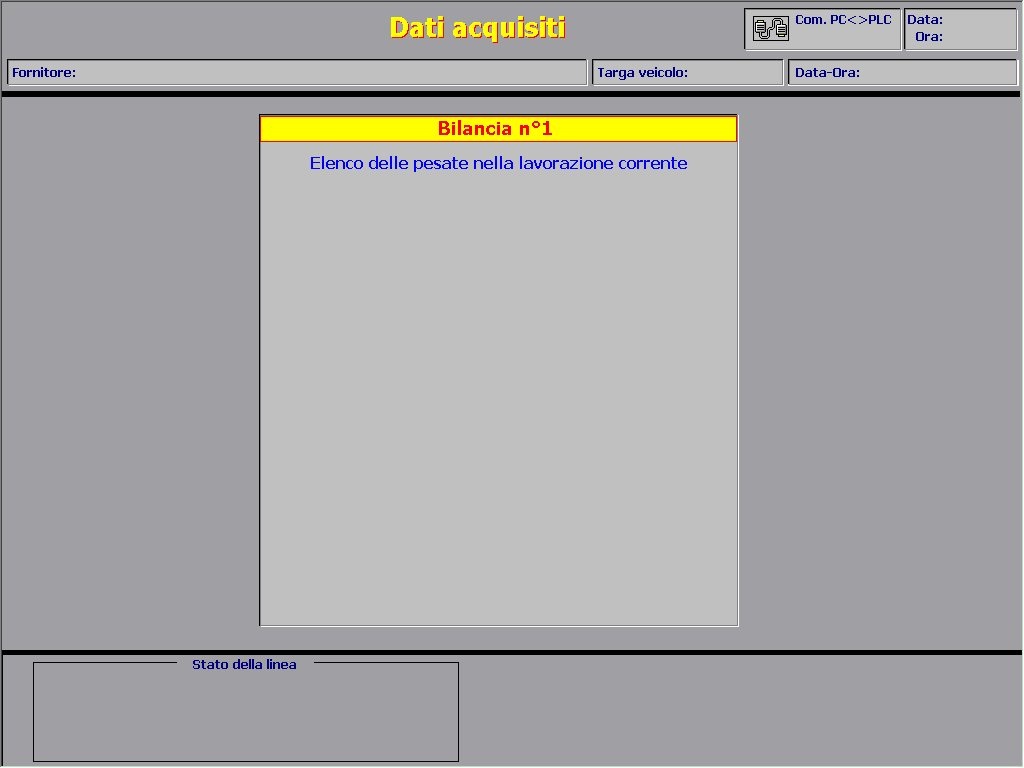

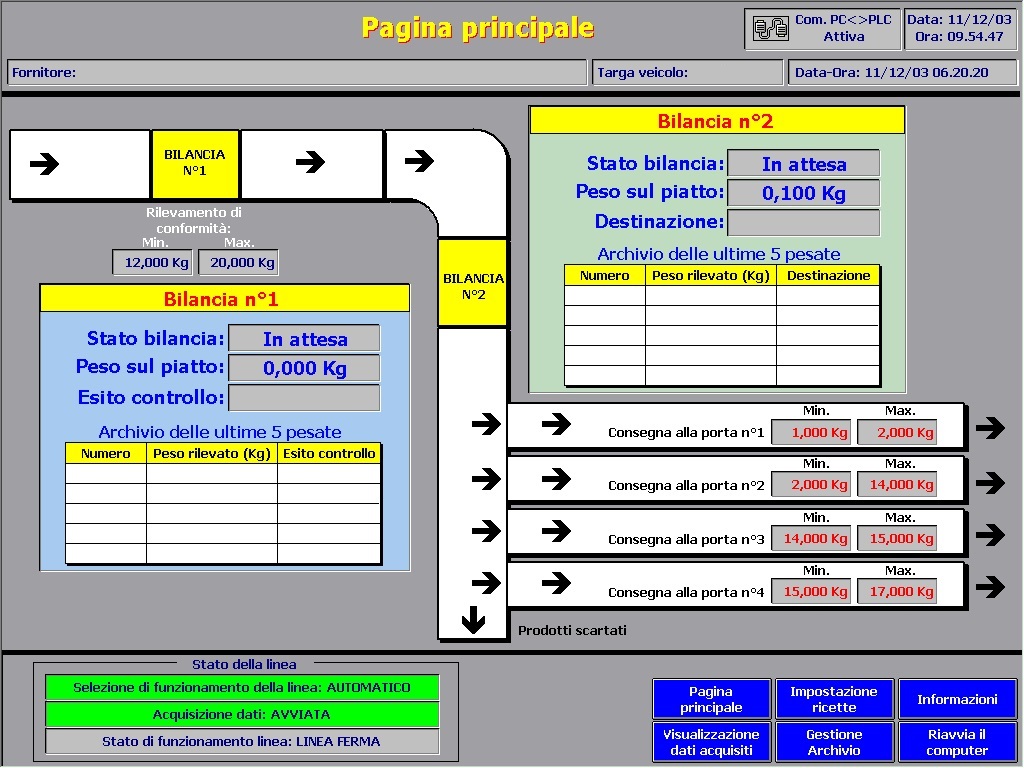

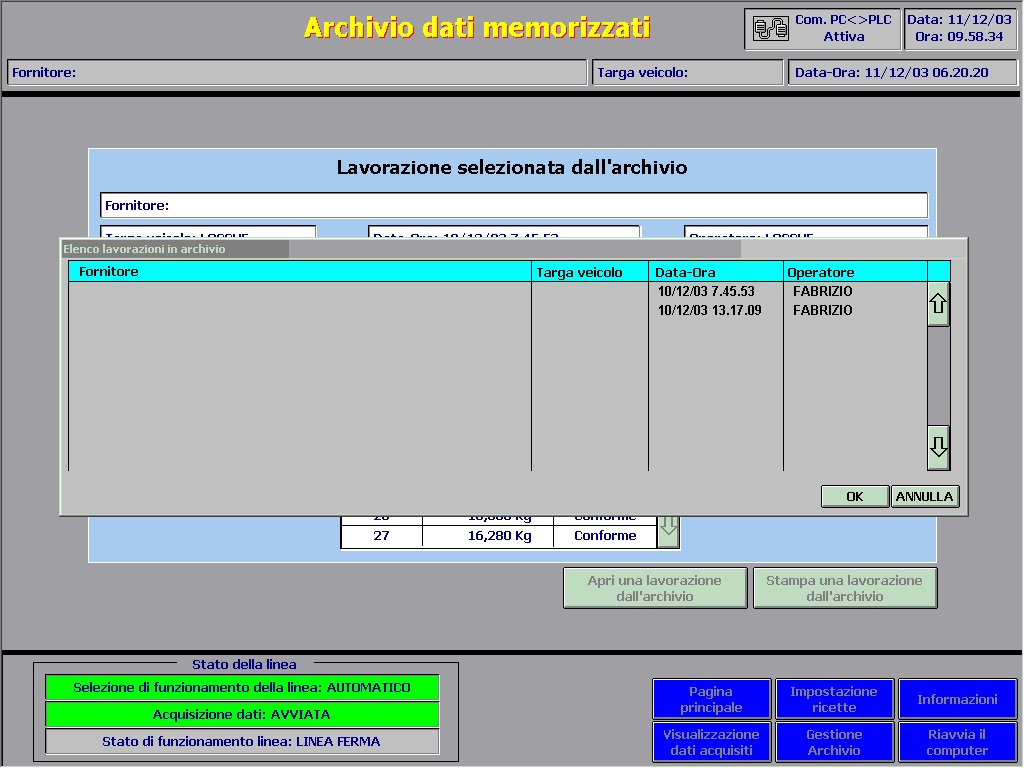

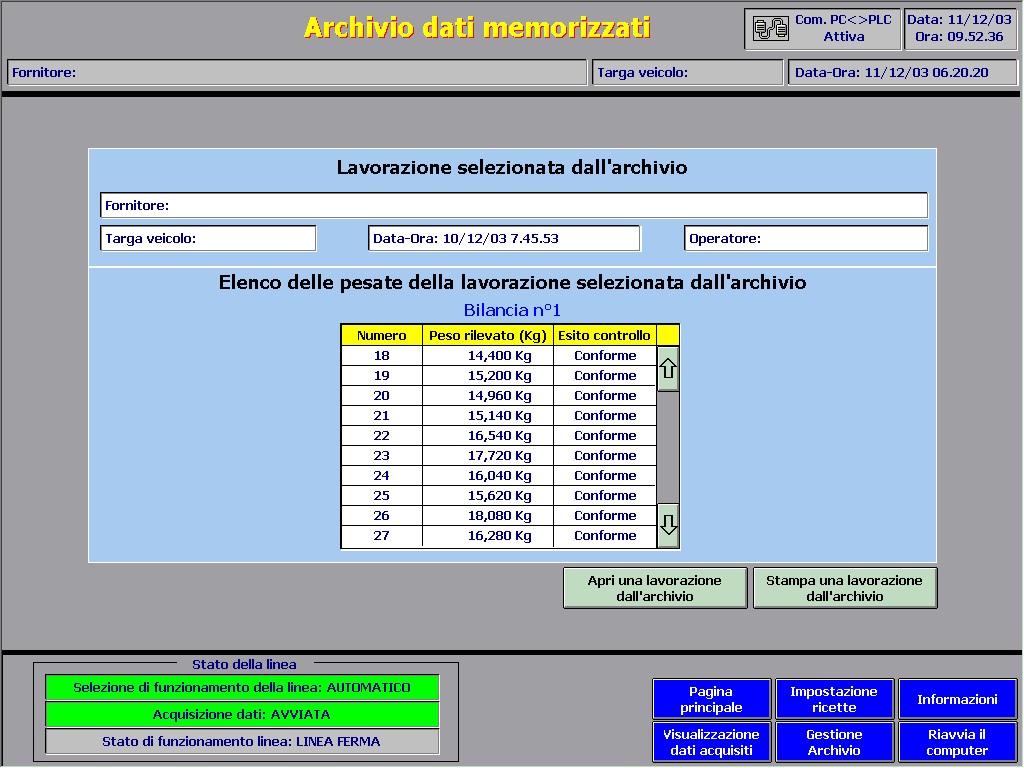

Impianto di smistamento prosciutti con nastri trasportatori e bilance digitali, che permettono la suddivisione del prodotto in base a range di peso predefiniti, con statistiche di quantità e pesi giornaliera e/o mensile ed eventuale suddivisione per fornitore

Generazione formatura pallettizzazione

info@laravella.com — Sat, 24 Jan 2015 18:30:07 +0000

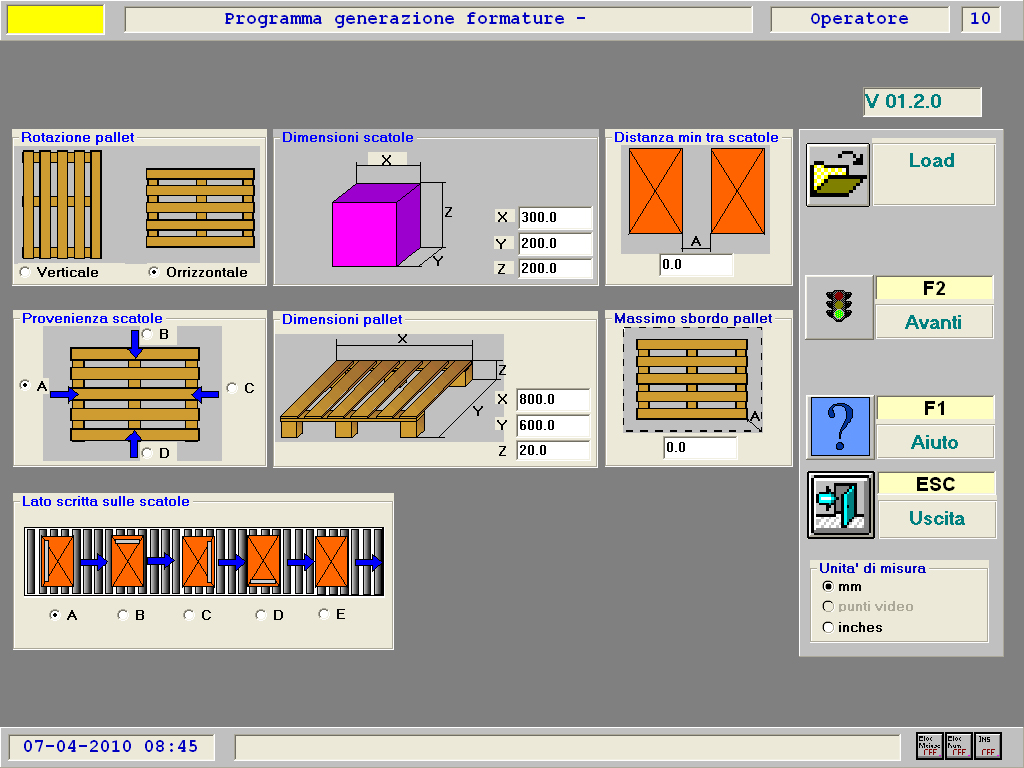

Generazione formatura pallettizzazione:

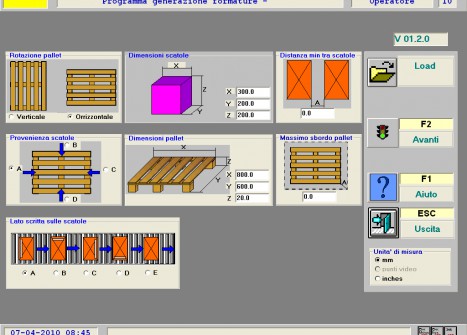

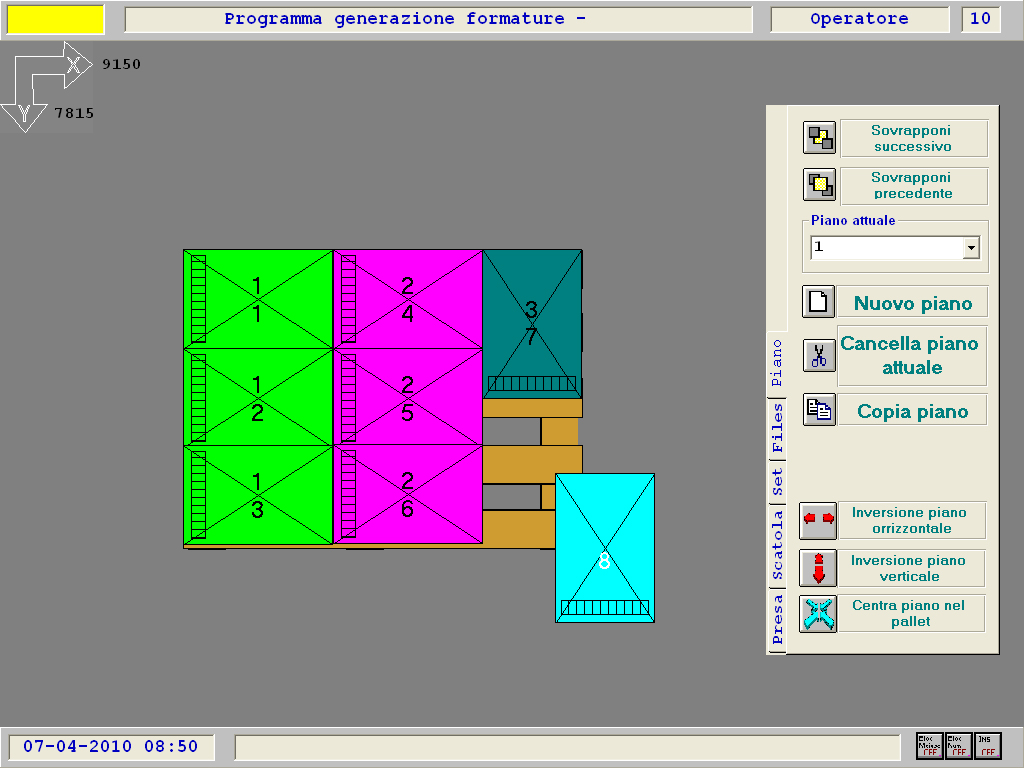

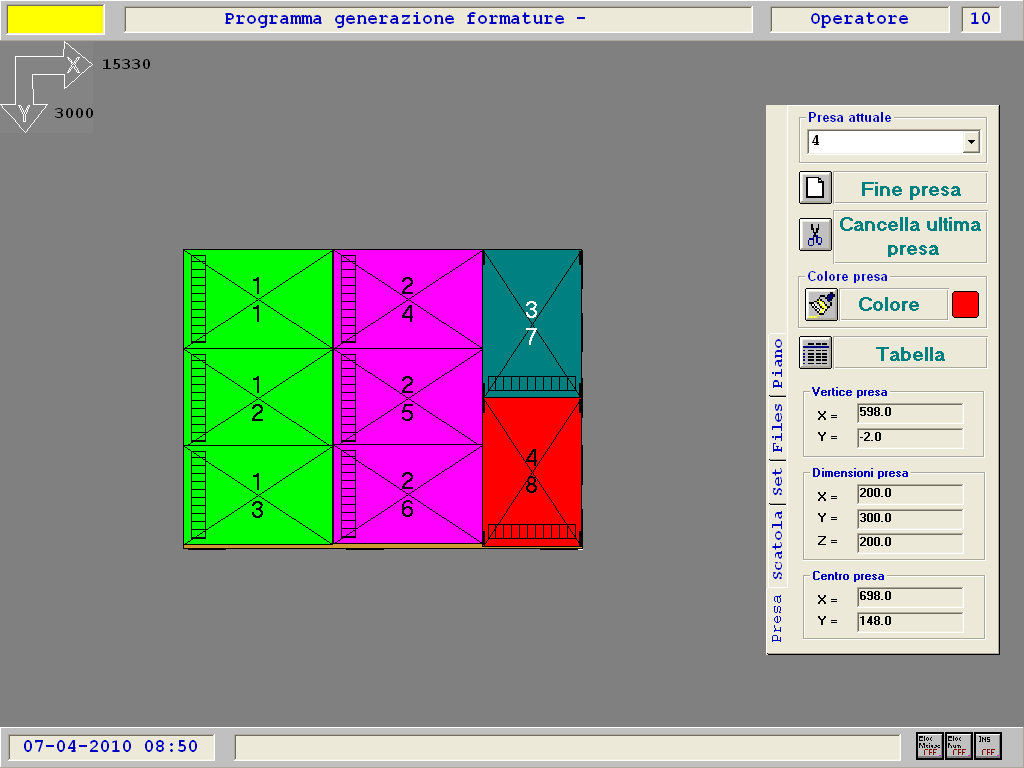

Software per la generazione automatica e/o semiautomatica di quote per robot di pallettizzazione, con possibilità di selezionare dimensione pallet, dimensione scatole, distanza tra scatole, rotazione scatole e numero di piani per pallet, differenziazione piani con legatura, con possibilità di salvare i diversi formati e poterli trasferire a diversi robot di pallettizazzione

Impianto pallettizzazione completa

info@laravella.com — Sat, 24 Jan 2015 18:28:00 +0000

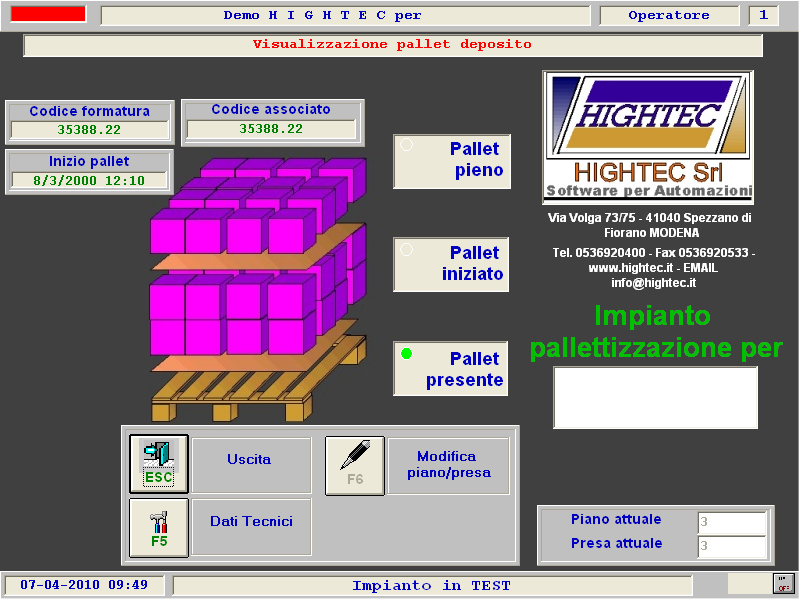

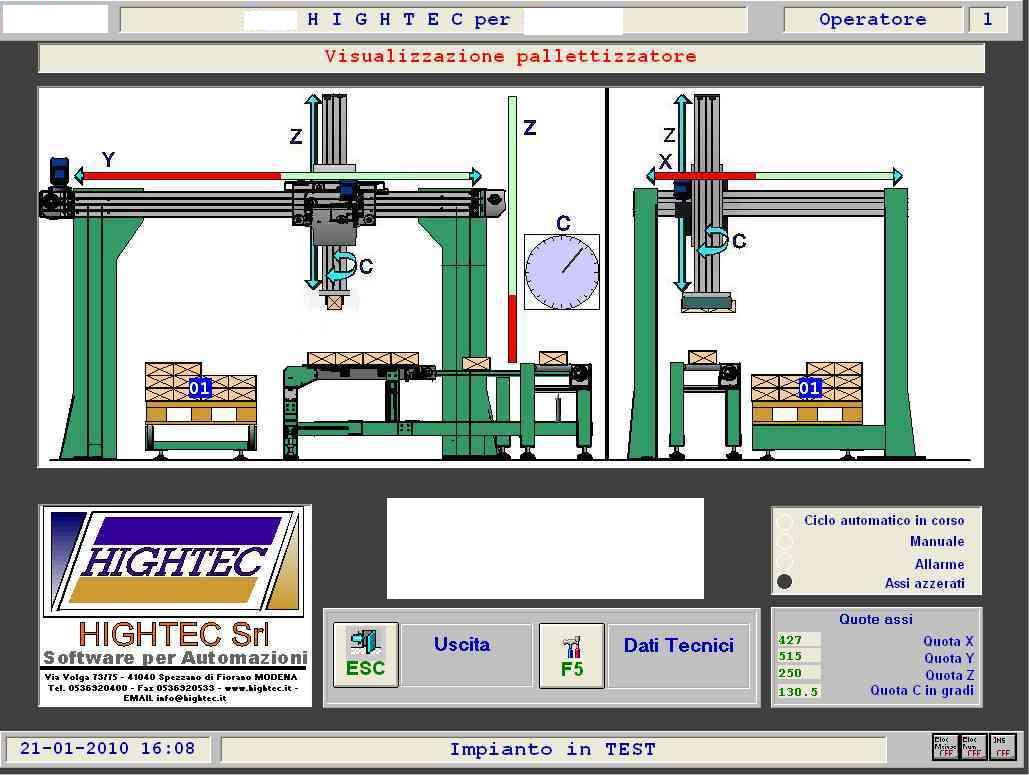

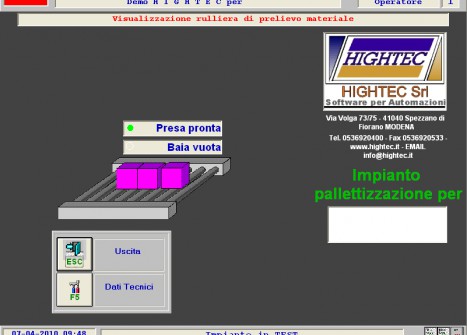

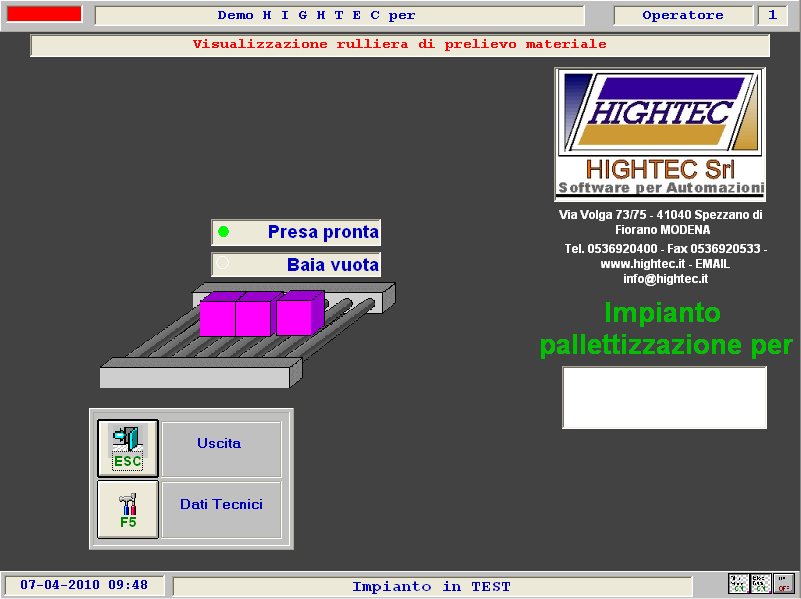

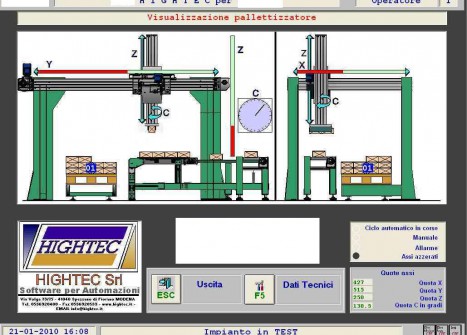

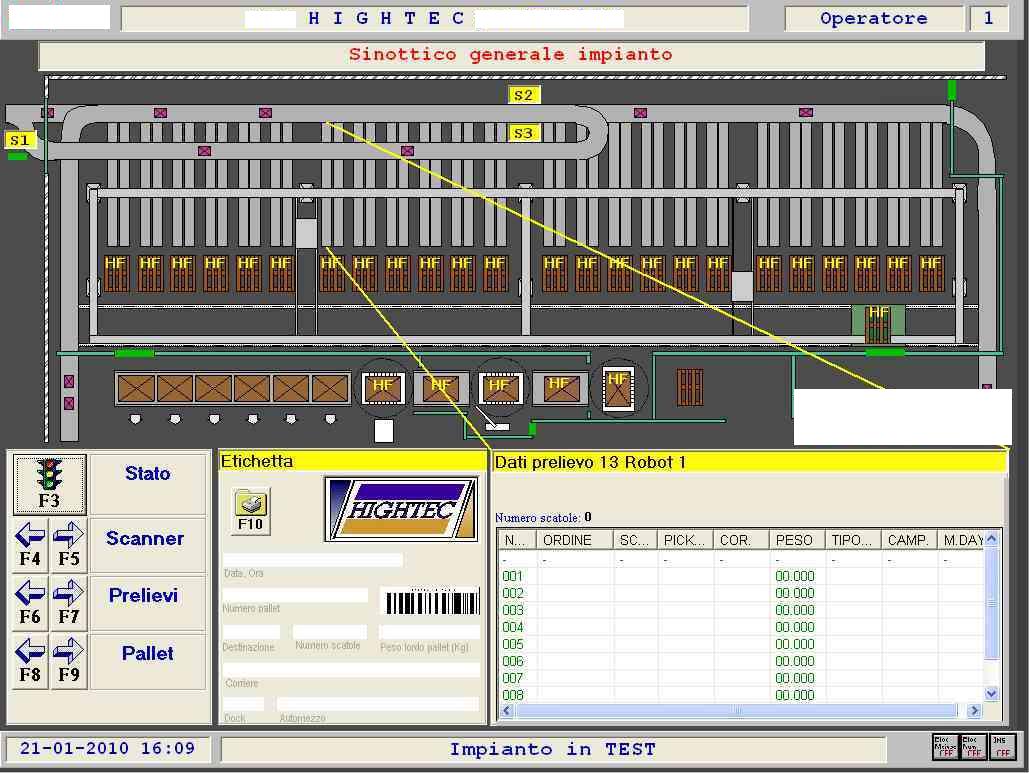

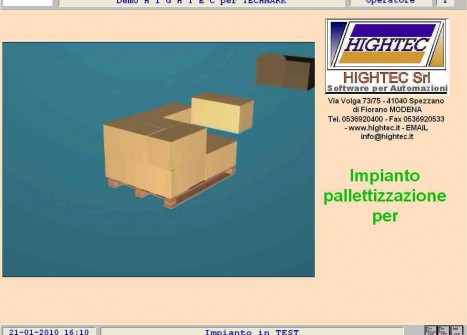

Impianto pallettizzazione completa:

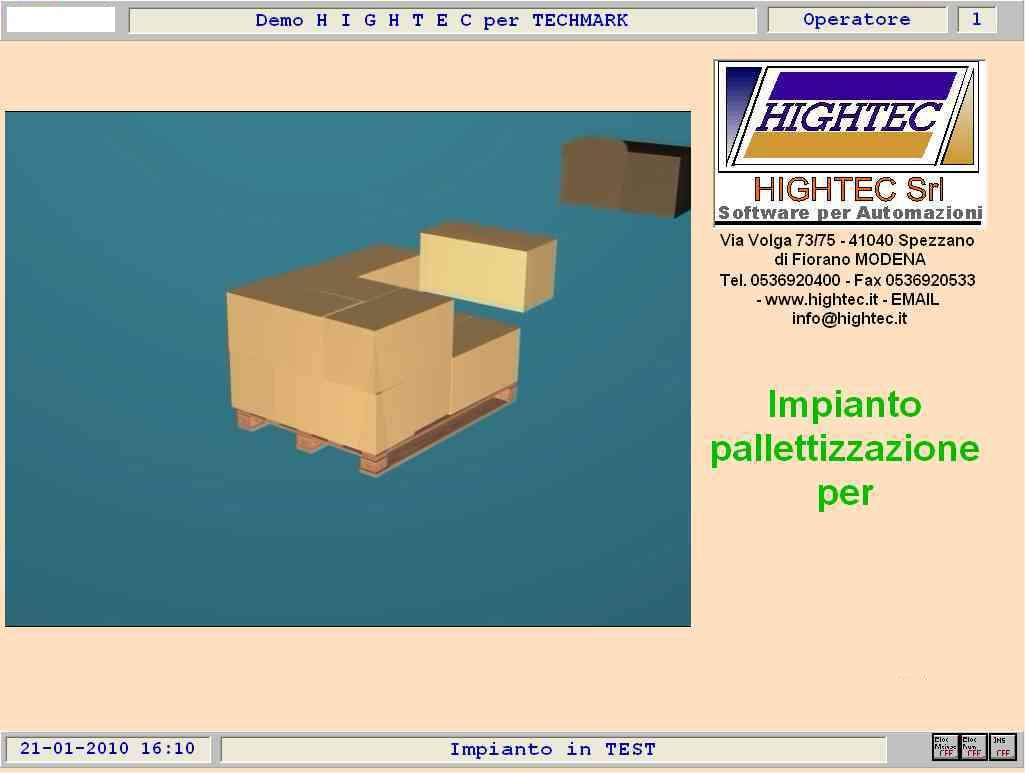

Software per la gestione completa del fine linea di produzione : dalla gestione smistamento scatole, alla pallettizzazione, alla movimentazione pallet.
Il sistema comprendente la gestione della ricezione ordini di produzione dal gestionale e loro messa in produzione, lo smistamento scatole tramite codice a barre o RFID,la pallettizzazione delle scatole, la stampa della pallet card, la stampa della packing list dei pallet in uscita (con relativo invio al gestionale della conferma).

Tracciatura movimentazione prodotti

info@laravella.com — Sat, 24 Jan 2015 18:26:11 +0000

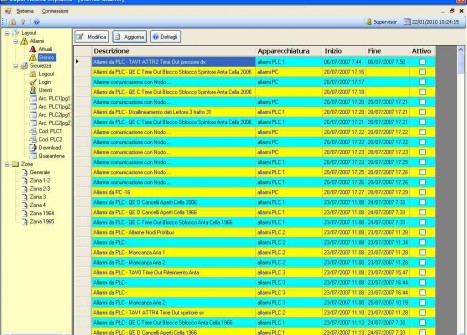

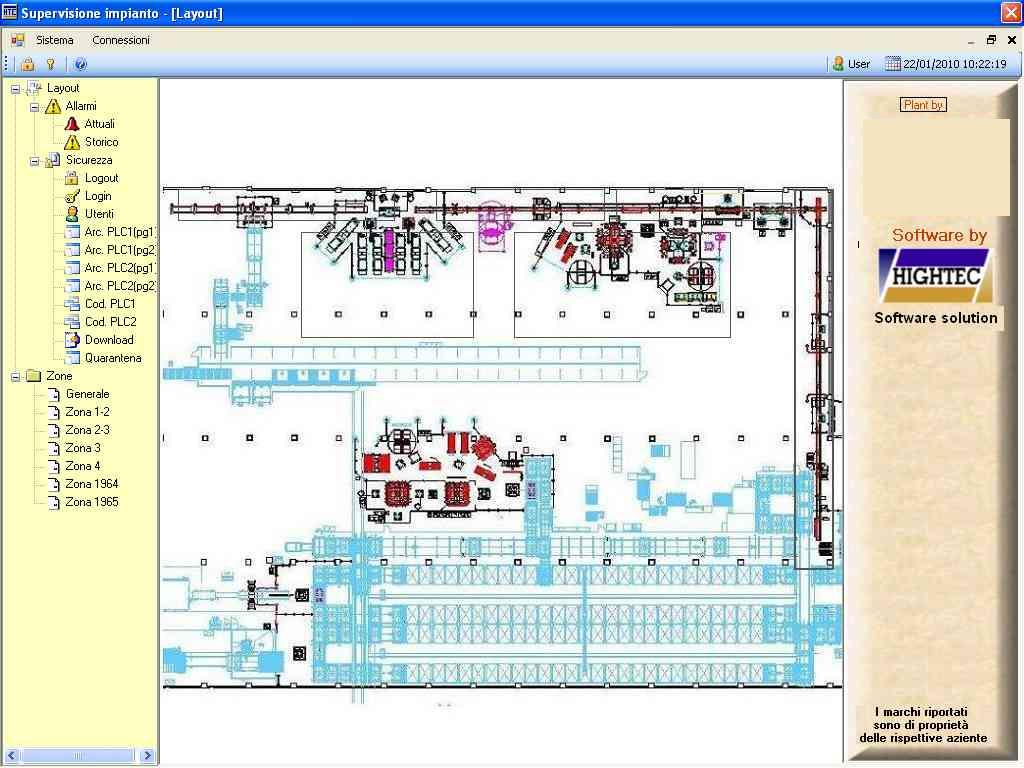

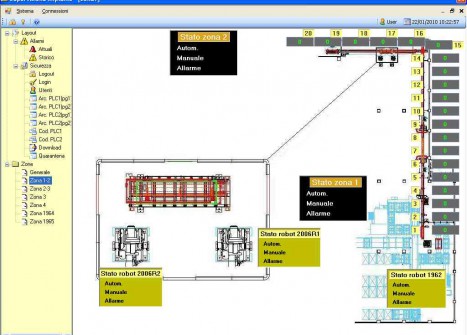

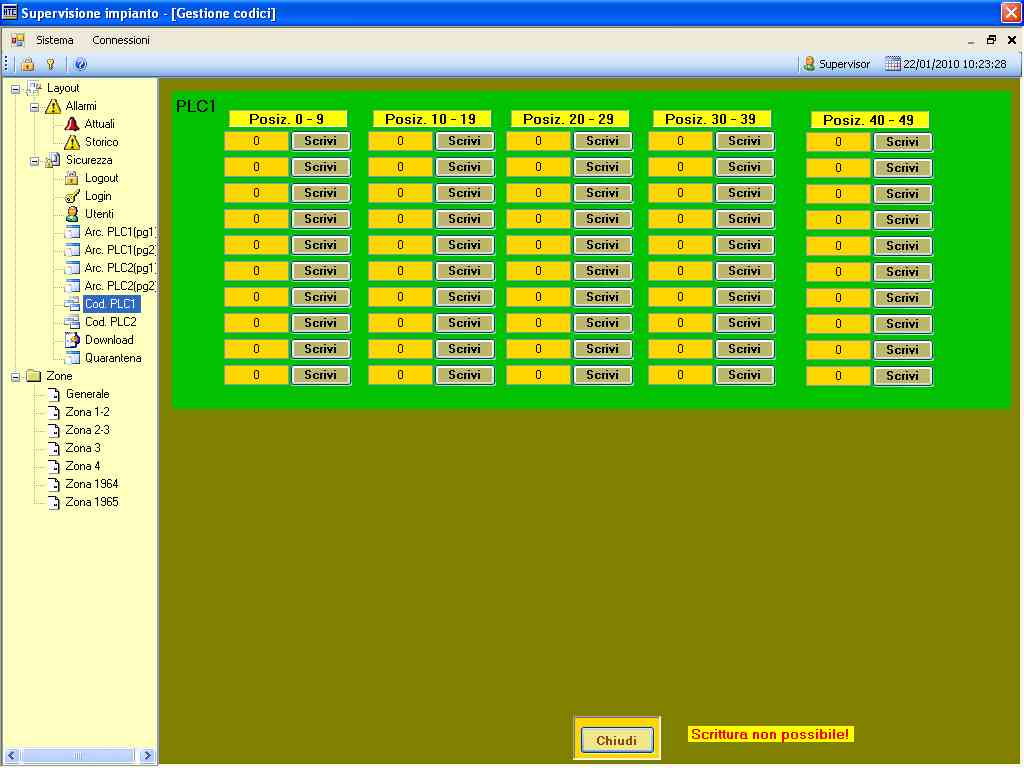

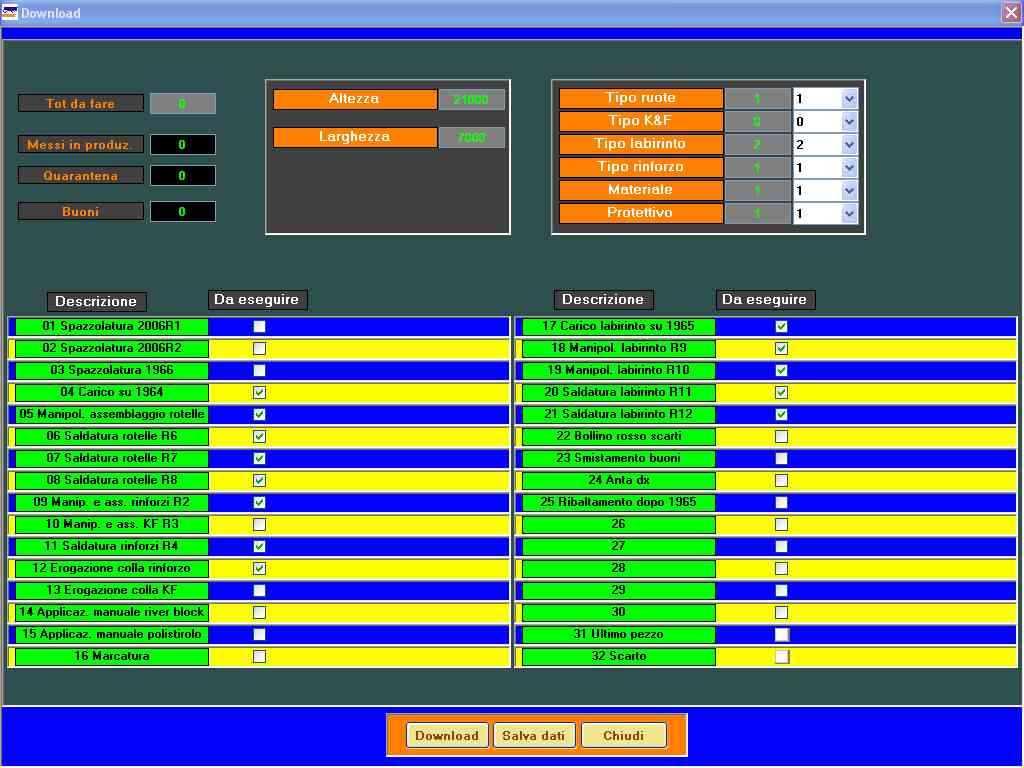

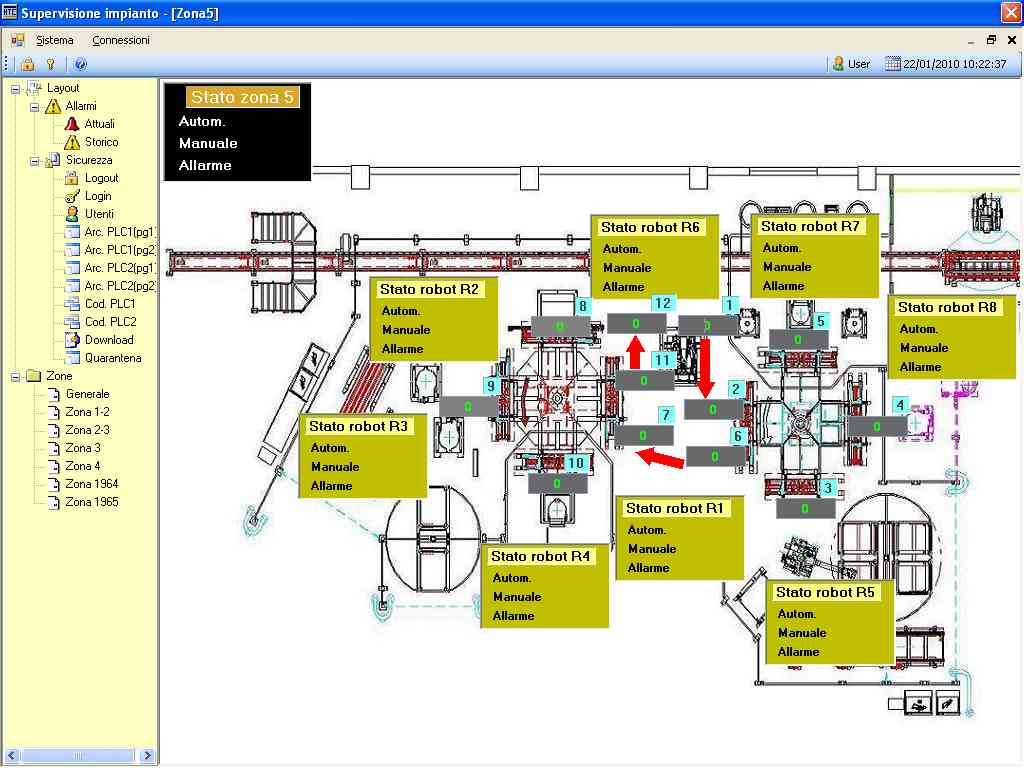

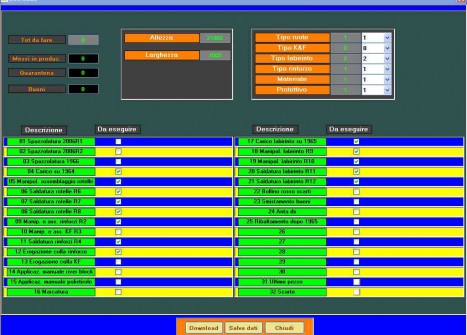

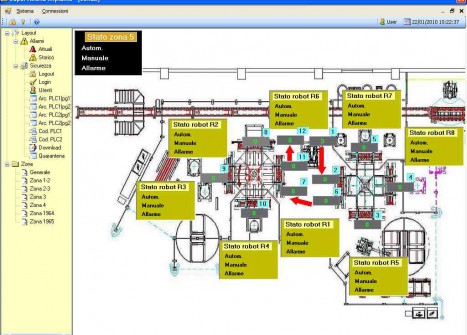

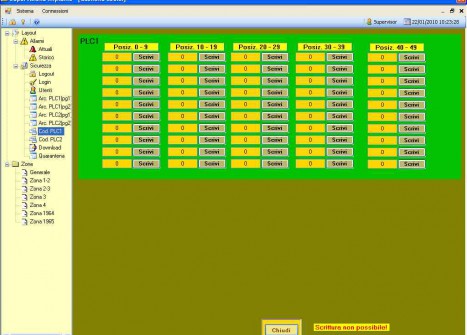

Tracciatura movimentazione prodotti generici :

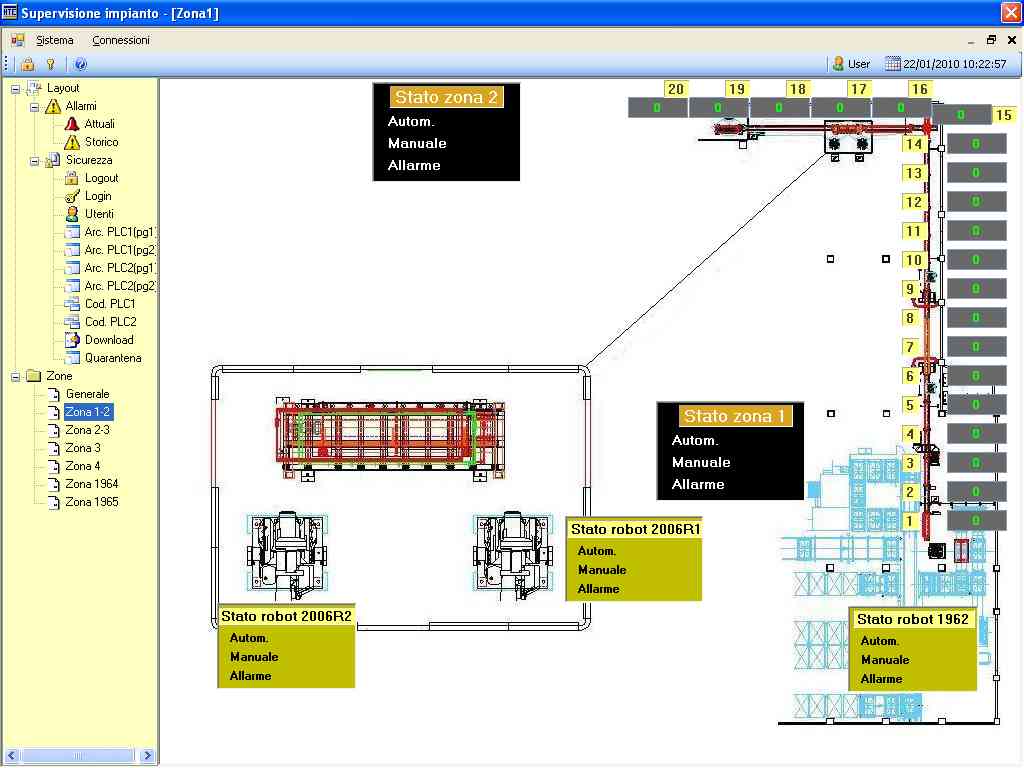

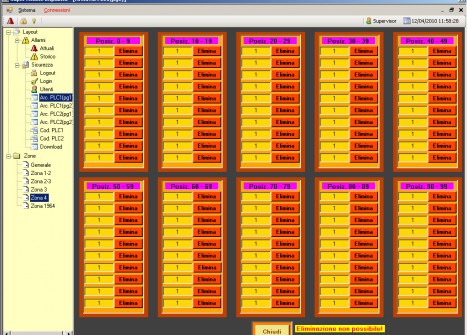

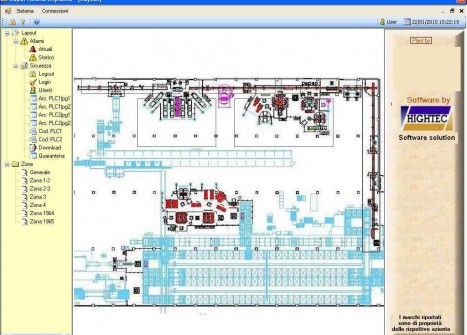

impianto di supervisione e gestione tracciatura prodotti su linea, codifica con codice a barre o datamatrix, interfacciamento con Robot antropomorfi per la lavorazione dei prodotti in linea, generazione rapporti dei lavori eseguiti e dei lavori da eseguire, statistiche di produzione e visualizzazione in tempo reale dello stato di esecuzione delle
varie lavorazioni e degli esiti delle lavorazioni stesse.
Tutte le informazioni sono disponibili localmente o esportate al gestionale aziendale.

Impianto miscelazione

info@laravella.com — Sat, 24 Jan 2015 18:19:39 +0000

Impianti dosaggio e miscelazione:

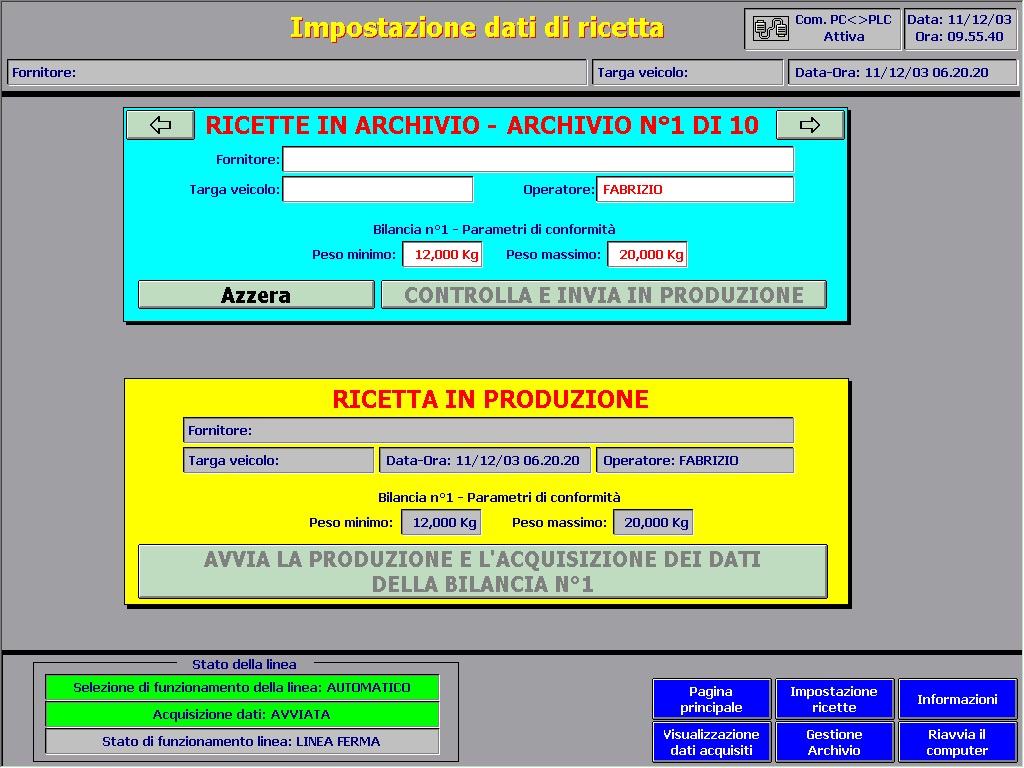

impianti di gestione e supervisione sistemi di miscelazione e dosaggio;gestione ricette singole e/o a batch consecutivi; gestione estrazione da silos tramite coclee, bilance o nastri pesatori, con correzione automatica dei parametri di volo impostati; creazione, memorizzazione e richiamo ricette sia in manuale che in automatico;collegamento bidirezionale con sistema gestionale di stabilimento.
